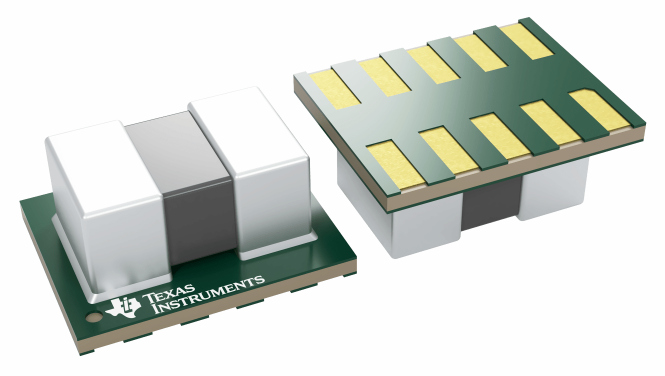

TPSM82823降压模块（集成电感器）TI 德州仪器

发布时间：2022-09-13 16:51:15 浏览：1794

TPSM82823包括1A,2A和3A降压转换器MicroSiP™电源模块，优化提升了解决方案规格和高效率。TPSM82823电源模块搭载了同步降压转换器和电感，以优化设置，减少外界部件和节约印刷电路板(PCB)使用面积。

TPSM82823有两种型号。

第一款自动化开启省电模式，在超轻负载情况下维持高效率，从而增加系统电池寿命。

第二种型号TPSM8282xA能够实现强pwm操作，在大多数电流下维持连续性开模，更大程度上减少输出电压纹波。

在PWM模式下，转换器以4MHz的标称开关频率工作。

在节能模式下，TPSM82823典型的静态工作电流为4μA。

TPSM82823选用dcs控制网络结构，实现了优良的负载暂态性能和精确的输出电压调整。TPSM82823的EN和PG管脚兼容顺序配置，从而实现高效的系统设计。集成化软启动性能降低了输入电源所需要的浪涌电流。过热保护和间歇性短路保护，使方案强壮安全可靠。

特性

•1.1mmMicroSiP™电源模块

•满足CISPR11B类要求

•效率高达95%

•电压范围为2.4V至5.5V

•0.6V至4V可调式输出电压

•可提供固定的输出电压：1.2V、1.8V、2.5V和3.3V

•工作静态电流为4μA

•DCS-Control拓扑

•可实现轻负载的效率省电模式选项

•兼容CCM运转的强制性PWM选项

•可实现最低压降的100%占空比

•间断性短路保护

•输出放电

•具备界面比较器的电源正常输出

•集成化软启动

•过热保护

•PSpice模型适合于：TPSM82821、TPSM82822和TPSM82823

•选用2.0mm×2.5mm×1.1mm10管脚μSiL封装

•12mm2总解决方案尺寸（根据固定输出电压版本）

应用

•光电技术模块

•机器视觉技术

•工业生产PC

•PLC

•有线网络
