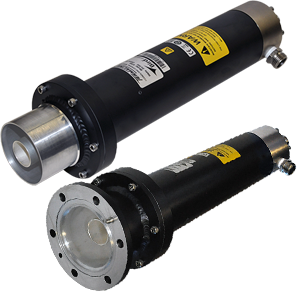

Bird射频8740系列20 kW水冷射频终端

发布时间：2022-06-30 16:51:40     浏览：1105

Bird射频8740系列射频负载的设计为紧凑型、低VSWR和无辐射终端设备，主要用于功率大的发射装置/传输线操作系统。Bird射频8740系列水冷射频终端设备几乎不出现环境热能，使安装使用空间最少且便捷，在任意部位。射频功率在中空电阻膜负载电阻器中转化为热能，并直接被流经它的水吸附。

特征

当热能需要有效地从该范围转移时，宽带水冷负载用作长期性射频消退。

体型小，方便携带，可在任意部位使用，并可安装使用在有饮用水源的每个地方。

需要高至每分钟8加仑（30.4升）的流量。

Bird 射频为全球客户提供快捷简便的RF测试工具，广泛应用于通信、医疗、军用和半导体测试市场。深圳市立维创展科技有限公司，授权销售Bird产品，欢迎咨询。

详情了解Bird射频请点击：/brand/73.html


型号选择

模型

连接器

8745

3-1/8" EIA，法兰

8746

3-1/8" EIA，无法兰（齐平）



产品规格：

编号

8740系列

项目名

20 kW，水冷终端

额定功率

20 kW 连续

频率范围和驻波比

最大 1.1 1 kHz - 900 MHz（直流用于连续性检查）

冷却液

饮用水

水温范围

+5 至 +60 °C

水流量

6 gal/minute  @ 5 °C 至 8 gpm @ 60 °C
（22.8 liters/minute @ 5 °C 至 30.4 lpm @ 60 °C）

产品类别

水冷

操作位置

任何

水线

1/2" FPT 或 3/4" 软管

连接器

Seew模型矩阵

输入法兰直径

5-3/16" 直径（132 毫米）

规格

19-1/2" L x 3-1/2" Dia.
495 x 90 mm

重量

15 lbs. 13 oz. (7.2 kg)
