Bird射频8890-300 系列油冷干式射频终端2500W

发布时间：2022-06-24 16:42:26     浏览：2959

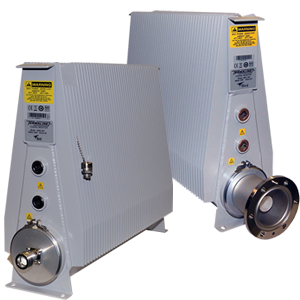

Bird射频8890-300系列射频负载是单独的大功率50欧姆同轴传输线终端，不需要外界电源或附带设备。Bird射频8890-300系列射频负载为在非辐射情况下检测和调节发射机提供精确、安全可靠且基本上无反射的端接。负载主要由渗入介电冷却液中的圆柱型薄膜型电阻器组合而成。电阻器依据其精度单独选取，封装在一个特殊的锥型机壳中，该机壳可线形降低浪涌阻抗，与沿电阻器的距离成正比。

特征

油辅助（通风）对流冷却，可在高至2500W的全额定功率下完成安全性、连续运行。

与所有的BirdQC连接器适配。

过载温控开关P/N8890-008是可选的。

Bird 射频为全球客户提供快捷简便的RF测试工具，广泛应用于通信、医疗、军用和半导体测试市场。深圳市立维创展科技有限公司，授权销售Bird产品，欢迎咨询。

详情了解Bird射频请点击：/brand/73.html


模型

连接器

Recess （In）

尺寸，长 x 宽 x 高

重量

8890-300

LC，Female

n/a

23-1/8" x 7" x 17-3/16"
(587 x 178 x 437 mm)

57 lbs(26 kg)

8891-300

3-1/8" EIA，Flanged

0.922

25-1/8" x 7" x 17-3/16"
(638 x 178 x 437 mm)

59 lbs(27 kg)

8891D300

Digital，3-1/8" EIA，Flanged

0.922

25-1/8" x 7" x 17-3/16"
(638 x 178 x 437 mm)

59 lbs(27 kg)

8892-300

1-5/8" EIA，Flanged

0.625

23-1/8" x 7" x 17-3/16"
(587 x 178 x 437 mm)

58 lbs(26 kg)

8892D300

Digital，1-5/8" EIA，Flanged

0.625

23-1/8" x 7" x 17-3/16"
(587 x 178 x 437 mm)

58 lbs(26 kg)

8895-300

1-5/8" EIA，Flanged

0.438

22-3/16" x 7" x 17-3/16"
(564 x 178 x 437 mm)

58 lbs(26 kg)
