ADI晶圆AD7924

发布时间：2022-04-28 17:04:06     浏览：1112

ADI晶片AD7924/AD7914/AD7904分别为12位、10位和8位高速、功耗低、4通道逐次靠近ADC。它们由2.7V到5.25V的单一化电源供电系统，最大运输量为1MSPs。这些设备具备内置低噪音宽带采样/保持放大器，可解决8MHz以上的输入频率。ADI晶片AD7924的切换过程和数据采集过程由CS和串行时钟信号控制，这为设备与微处理器或DSP之间的轻松接口创建了条件。在CS的下降沿对输入信号进行采样，同时在此逐渐切换。AD7924没有流水线延迟。

ADI晶片AD7924/AD7914/AD7904选用先进的设计工艺，以最高的运输量实现超低的功耗。在最高运输量下，使用3V电源时，AD7924/AD7914/AD7904的最大功耗为2mA；当使用5V电源时，最大功耗为2.7mA。

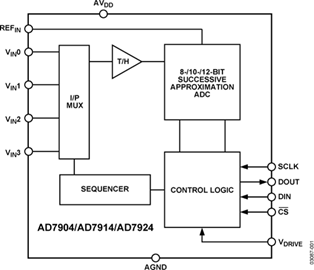

通过配备控制存储器，ADI晶片AD7924的模拟输入范围可以是0V到REFIN或0V到2×REFIN之间的选择，可以选用直接二进制类型或二进制补码输出编码。AD7924/AD7914/AD7904有四个带通道定序器的单端模拟输入，通道切换顺序可通过预编程选择。

ADI晶片AD7924/AD7914/AD7904的切换时间取决于SCLK频率，该频率也作为切换控制的主时钟。


优势和特性

高吞吐速率：1MSPS

额定电压（VDD）：

2.7V至5.25V

功耗低：

6mW（最大值，1MSPS，电源电压3V）

13.5mW（最大值，1MSPS，电源电压5V）

ADI公司拥有全球最佳的模拟芯片技术，同时拥有品类丰富的芯片设计专利，其晶圆产品常被用于高可靠性产品封装。深圳市立维创展科技有限公司，优势渠道提供ADI晶圆产品Waffle,专业此道，欢迎合作。

详情了解ADI Wafer Products请点击：/brand/68.html
