DEI差分线路驱动器DEI3182A

发布时间：2022-02-08 17:19:54 浏览：1027

DEI DEI3182A是款完整的差分线路驱动器IC。当数据A=数据B或数据同步或时钟信号为低电频时，驱动器将输出强行为电压空电平(0V±250mV)。DEI3182A致力于满足ARINC429标准规定，其输出升高和下降时间可利用选择外部电容器（CA或CB）实行调节，输出电压范围可利用外部增加的VREF信号实行调节。所有的逻辑输入和同步控制输入都兼容TTL/CMOS。

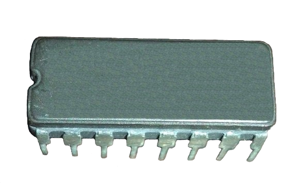

DEI3182A选用结隔离双极工艺技术在单片IC上创建。内部偏置电源电路中的SiCr电阻器提供稳定的偏置电流量和更严苛的输出阻抗容差。DEI3182A选用16管脚陶瓷侧钎焊DIP封装形式，可订购MIL-STD-883B老化屏蔽。DEI3182A包含三个主要功能块。第一个模块是用作解码ARINC时钟、数据同步和数据输入的数字部分。该模块选用这些输入并将数据传输到电荷泵电源电路。第二个功能块是电荷泵电源电路，用作控制输出波形以及时序特性。这是利用用已知电流量对电容器实行充电和放电来实现的。电容可由用户选择，连接在CA或CB管脚与地之间。传输速率选择管脚（数字输入）可以设置升高和下降时间。如果此管脚接地，则元器件以高速传输运行。如果用户没有需要数据速率转换的应用程序，建议使用此模式。DEI3182A的最后一个功能块包括一个电压跟随器和一个大功率输出差分放大器。电压跟随器缓解出现在充电帽上的信号，并将镜像信号提供给差分放大器以驱动ARINC线。

差分放大器提供两种不同的输出：AmpA、AmpB和OutA、OutB。输出AmpA和AmpB是功率放大器的直接输出。输出OutA和OutB包括添加的37.5Ω串联电阻，利用将功率放大器的输出阻抗与电缆的75Ω阻抗相匹配，最大限度地减少总线反射。AmpA和AmpB可用作自定义设备的输出阻抗。这些输出还可用作增强元器件的驱动能力。例如，驱动标准规定30nF|| ARINC规范中定义的400Ω负载。所有的输出都利用连接在输出管脚和电源线之间的二极管保护免受电压尖峰的影响。

特征

可调式上升和下降时间；

低电源电流量；

能够驱动30nF|| 400Ω；

数字可选择的12.5或100kbit/sec数据速率；

可调式输出电压摆幅；

输出过压保护；

耐短路故障；

TTL和CMOS兼容输入；

MIL-STD-883B老化筛选可用；

封装选项：16LSBDIP、16LCERDIP、28LCLCC；

直接替换Fairchild/Raytheon RM3182A；

深圳市立维创展科技有限公司，优势提供DEI高端芯片订购渠道，部分准备有现货库存。

详情了解DEI请点击：http : //www.ldteq.com/public/brand/53.html

部分＃	温度范围	产品包装类型	输出电阻
DEI3182A-CMB	-55 到 125	16 CERDIP	37.5
DEI3182A-CMS	-55 到 125	16 CERDIP	37.5
DEI3182A-DMB	-55 到 125	16 SB DIP P	37.5
DEI3182A-DMS	-55 到 125	16 SB DIP P	37.5
DEI3182A-EMB	-55 到 125	28 CLCC P	37.5
DEI3182A-EMS	-55 到 125	28 CLCC P	37.5
