Teledyne SP Devices ADQ214 - 双通道 14 位数字化仪

发布时间:2021-07-06 16:57:57     浏览:969

Teledyne SP Devices ADQ214数字转换器具备有双通道,14位分辨率,400MSPS捕捉到传输速度,850MHz仿真模拟输入带宽,每个通道内存缓冲区64Msamples。高速度、高分辨率和宽带宽的相结合促使它成为了宽带应用领域的理想化选择,例如射频信号的中频采集和高速数据记录。优秀的频谱纯度和低噪声也使ADQ214成为了噪声测试的理想化选择。

Teledyne SP Devices ADQ214配置了交流耦合AFE,带宽为10Hz–850MHz,并专门针对多个奈奎斯特频率段的频谱纯度实施了优化。交流AFE适用于微波射频/中频采集和脉冲测试。还有一个直流耦合AFE,带宽为350MHz,专门针对基带信号和高速数据记录实施了优化。数字化仪根据高速度USB2.0电线电缆或可选择的CompactPCIExpress/PXIExpress端口连接到服务器。所有的接口类型都容许以高传输速度数据传输。

深圳市立维创展科技有限公司,优势渠道提供Teledyne SP Devices产品订货,欢迎咨询了解。

详情了解Teledyne SP Devices请点击:/brand/69.html

或联系我们的销售工程师: 0755-  83642657      QQ   2295048674




产品信息

采样率

70 - 400 MSPS

解析度

14

输入信号范围

2.2 伏峰值

输入通道

2

输入带宽

直流 - 850 兆赫

内存大小

64 MSamples / Ch

扳机

软件/扩展/级别

内部时钟

软件可选采样率

外部时钟

0.25 - 2 V峰峰值

接口

USB 2.0 PXIe

方面

100 x 160 毫米

外壳尺寸

103 x 163 毫米




推荐资讯

  • Bird射频关键任务SBIII
    Bird射频关键任务SBIII 2020-12-29 15:53:05

    Bird​射频关键任务SBIII是700/800 MHz频段射频数字信号增强器。Bird SBIII系列数字信号增强器满足严格控制一个或多个需要接收和发送的频率的要求。Bird SBIII家族使用软件可以编程的数字技术来管理信号窗口。对于700-800 MHz频段,信号窗口窄到6.25kHz,超高频范围宽到15 MHz,达到6.25kHz,到1.5MHz。

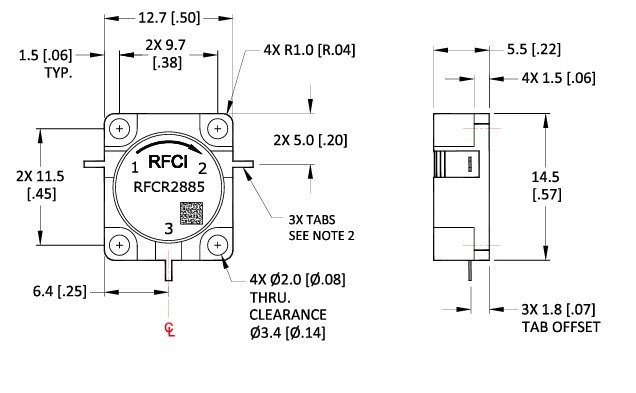

  • RFCI RFCR2885 X波段CW嵌入式循环器
