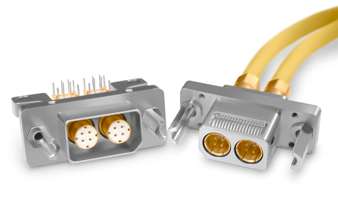

Hypertronics光纤通道D-Sub 150欧姆四屏蔽同轴连接器

发布时间：2021-01-07 17:01:54 浏览：1445

Hypertronics高阻抗D-Sub连接器的核心相关作用是将四个屏蔽同轴触碰的外部屏蔽层直接连接到连接器外壳。根据SMISS互联的Hypertronics光纤通道D-Sub连接器系列产品，稳固在外壳周围的多夹持地板弹簧能够提供多点接触啮合，以完成高质量的EMI屏蔽。最终，能够测量从触碰体外部到连接器法兰的极低接触电阻。

此外，Hypertronics光纤通道D-Sub系列显示出优异的性能，确保最小的射频噪声和高达1000倍的插接，同时满足或超过所有Hypertronics MIL-STD-202对冲击和振动的要求。该连接器配备150欧姆四屏触点，可提供2、4、6、8插入配置。此外，D-子b连接器易于组装，并有一套坚固、全面的培训装置。

为确保高速连接器正确插接，满足具体布线要求，实现键控功能，设计中还包括键控轴柱，Hypertronics可实现36种可能的键控组合，以确保光纤通道D-Sub插头正确插入正确的高速插座。还可提供非关键轴柱类型。

Hypertronics光纤通道D-Sub连接器的特点是尺寸为34屏蔽同轴接触，比100欧姆四屏蔽同轴模型中使用的尺寸9大30%，从而确保整个接触插头对在150欧姆差动阻抗处与阻抗信号相匹配。有了这些特性，SmithsInterconnect的光纤通道D-Sub连接器确保它们提供客户所需的关键优势。

特征

标准键控和非键插入安排：可用于2，4，6，8；混合选项

配备150欧姆阻抗

数据速率高达6.25Gbps

键控和非键控轴柱在6个位置的版本

GB/T1497-1988通用底壳，有广泛的附件、五金导轨和密封锁环

高质量EMI保护性能和低接触电阻的集成EMI弹簧夹

深圳市立维创展科技有限公司，授权代理销售Hypertronics连接器产品，欢迎咨询。

详情了解Hypertronics请点击：/brand/75.html

或联系我们的销售工程师：0755-83642657 QQ: 2295048674

机械和环境规范

额定温度	-65°C至+ 165°C
耐久性	插拔次数最低500次
耐蚀性	MIL-STD-202方法101 测试条件B
抗冲击性	MIL-STD-202方法213 测试条件B
抗震性	MIL-STD-202方法204 测试条件B
耐热冲击性	MIL-STD-202方法107 测试条件B

材质与终饰

触头主体与内部触头	铍铜，符合ASTM-B196 UNS C17200, C17300, TD04 镀金，符合ASTM-B4888
其他金属触头零件	黄铜，符合ASTM-B16 UNS C36000, H02 镀金，符合ASTM-B488
插头/插座罩壳	铝材6061-T6，符合ASTM-B211 化学镀镍，符合SAE AMS-C-26074
轴柱、螺母、垫圈和螺钉	不锈钢

电气

触头额定电流	最大3.0安培
DWV	最大500 VDC
绝缘电阻	在直流200 V下最低为5,000兆欧姆
带宽	高达3千兆赫。
数据速率	每秒超过2 Gbit
差分对电缆阻抗	150欧姆15欧姆
信号到屏蔽电缆的阻抗	75欧姆+10欧姆
