Hypertronics大功率连接器HBB

发布时间:2020-12-28 16:07:35     浏览:1271

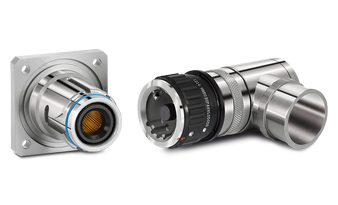

Hypertronics大功率HBB单极圆形连接器具有很强的电流处理能力,尺寸细腻,在恶劣的环境中表现出优异的性能。Hypertronics连接器HBB系列适用于各种大功率应用,尤其适用于军用车辆、无人驾驶汽车、航空电子系统、铁路运输和工业应用中的电力驱动。

Hypertronics大功率HBB连接器设计简单,可快速插拔,最高可达300 A500 A(750 A按需),可靠性高,完整性好。双曲面触头产生的接触电阻低至0.05毫微米,有助于降低电阻损耗,这不仅使热管理任务更容易实现,而且在较小的空间内达到了更好的功率容量,而且整体质量更轻。

Hypertronics HBB装有金属或塑料外壳,密封IPx 7,具有360EMI/RFI屏蔽的特点,具有不同的极化设计,简化了装配,从而实现了简单的维护和机器的快速更换。


Hypertronics HBB特征:

大功率圆形连接器

推锁可插入连接器

快速解锁并退出

可供应增强金属材料和塑料材料

符合人体工程学的紧凑设计

部件数量少

插上IPx 7密封

360 EMI/RFI屏蔽深圳市立维创展科技有限公司,授权代理销售Hypertronics连接器产品, Hypertronics连接器面向高可靠性市场,以其独有的Hypertac双曲面连接专利技术,为连接器产品提供性能优异的可靠连接。Hypertronics产品主要为全球军用、航空航天、医疗、舰载领域服务,欢迎咨询。

详情了解Hypertronics请点击:/brand/75.html

或联系我们的销售工程师:0755-83050846   QQ: 3312069749



规格

触头位置

1

触头终端

压接、接线衔套,或汇流排

额定电压

750/1000 V

额定电流

300/500A

触头阻抗

最高0.1/0.05毫欧姆

绝缘电阻

最低5G欧姆

外壳对外壳连续性

最大15毫欧姆

插拔力

最大350 N

耐久性(插拔)

EMI频带 - 1000
其他全部 - 5000

温度范围

-55℃至150

材质

金属罩壳

铝合金

锁扣环

铝合金/阳极化

绝缘件

绝缘子 - PPS
针脚盖 - 玻璃加固尼龙66

配件

不锈钢

触头组件

铜合金

插座接线

铍铜合金

终饰

触头插接表面

闪镀铜上镀镍,镍上镀金,镀金层最少1.27µm,符合ASTM-B-488CII型,镀镍层1.27µm2.40µm,符合SAE-AMS-QQ-N-2902
