Rogers curamik金属化陶瓷基板：DBC、AMB工艺及功率模块选型

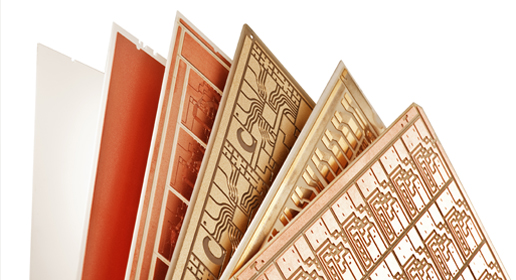

Rogers curamik®是罗杰斯面向功率电子器件开发的金属化陶瓷基板产品系列，通过DBC（直接覆铜）或AMB（活性金属钎焊）工艺将铜层与陶瓷基板结合，兼顾电气绝缘、热传导和载流能力。
该系列主要应用于IGBT、SiC功率模块、电动汽车逆变器、工业变频器及新能源电力转换系统。工程师选型时应根据功率损耗、绝缘电压、温度循环寿命和封装结构选择陶瓷材料及铜厚。
一、curamik系列型号与陶瓷材料对比
| 产品系列 | 陶瓷材料 | 导热系数（20℃） | 主要选型方向 |
|---|---|---|---|
| curamik® Power | Al₂O₃氧化铝 | 24 W/(m·K) | 常规功率模块、成本控制 |
| curamik® Power Plus | HPS氧化锆增强氧化铝 | 26 W/(m·K) | 更高机械可靠性 |
| curamik® Thermal | AlN氮化铝 | 170 W/(m·K) | 高功率密度、散热要求高 |
| curamik Performance | Si₃N₄氮化硅 | 90 W/(m·K) | 高可靠性、温度循环 |
| curamik Performance Plus | Si₃N₄氮化硅 | 110 W/(m·K) | 高可靠性与更高导热需求 |
| curamik® Endurance | Al₂O₃ / HPS / AlN | 24 / 26 / 170 W/(m·K) | 增强DBC基板可靠性 |
注：上述为Rogers原厂材料典型热导率，不代表成品基板的整体等效导热系数。具体铜厚、陶瓷厚度及可供组合应按对应产品资料确认。
二、DBC与AMB陶瓷基板有什么区别？
DBC直接覆铜基板
DBC通过高温工艺将铜直接结合到陶瓷表面，常见于氧化铝、氮化铝及HPS基板。适合需要较高载流能力、良好散热及成本平衡的功率电子应用。
AMB活性金属钎焊基板
AMB采用活性钎焊工艺连接铜层与陶瓷，curamik Performance系列主要采用Si₃N₄陶瓷及AMB工艺，适合对机械可靠性、热循环寿命要求较高的功率模块。
对于汽车主驱逆变器和高可靠性SiC功率模块，建议结合温度循环、功率循环及绝缘要求评估AMB方案，不能只根据导热系数选型。
三、AlN与Si₃N₄陶瓷基板怎么选？
优先考虑散热： AlN典型导热系数为170 W/(m·K)，适用于高热流密度、散热要求较高的功率模块。
优先考虑机械强度及热循环： Si₃N₄虽然典型导热系数低于AlN，但具有较好的机械性能，适合需要长期承受温度循环和机械应力的功率模块。
最终选择还需结合陶瓷厚度、铜层结构、芯片封装及模块寿命要求。
四、curamik陶瓷基板采购需要提供什么？
curamik并非单一标准规格产品。工程师与采购人员询价时建议提供：
| 采购项目 | 需要确认的内容 |
|---|---|
| 产品系列 | Power、Thermal、Performance等 |
| 陶瓷材料 | Al₂O₃、AlN、Si₃N₄或HPS |
| 陶瓷厚度 | 根据绝缘及机械要求确认 |
| 铜层要求 | 铜厚、单面或双面图形、线路间距 |
| 加工图纸 | 外形尺寸、铜层图案、金属化要求 |
| 采购需求 | 样品数量、批量需求、交货周期 |
对于定制DBC/AMB基板，建议提供Gerber图纸或2D结构图，并注明耐压、热循环和表面处理要求，以便确认可制造性。
立维创展提供Rogers curamik金属化陶瓷基板选型及采购咨询，可根据具体材料、图纸及数量协助核对供货规格、价格和交期。
更多相关产品：Rogers罗杰斯产品中心。
原厂资料：Rogers curamik陶瓷基板产品信息及规格书
