Lattice电源控制器和监视器L-ASC10-1SG48I

缩短上市时间 – 快速可靠的故障检测/记录电源和热管理以及电路板控制逻辑，以及仿真和系统内调试支持。

简单、可扩充、端到端 – 可扩充的电压、温度、逻辑和 I/O 平台，可使用具有无缝接口的 L-ASC10 芯片轻松扩展。

减少 BOM 和成本 – 各种系统的设计可以在 Platform Manager 2 系列上实现标准化，而不是来自多个供应商的多个单一功能 IC。

特征：

· 全面覆盖故障 – 监控所有电源轨和温度节点

· 只需使用所需数量的 L-ASC10 硬件管理扩展器，即可管理 10 至 80 个电源

· 通过使单个硬件管理子模块(电源、散热和控制路径)能够在纳秒内响应其他模块中的故障，最大限度地减少故障传播

· 无需监控DC-DC转换器的电源正常信号，从而节省CPLD I/O引脚

· 在硬件中进行可靠的电源和热故障检测，而不是软件例程

参数	L-ASC10型	LPTM21系列	LPTM21L
电压监控输入	10	10	10
电流监控输入	2	2	2
温度监控输入	2	2	2
微调通道数	4	4	4
MOSFET驱动器	4	4	4
漏极开路 GPIO（5 V 容限）	9	10	10
片内非易失性故障日志
LUT 数量	-	1280	1280
数字 I/O 计数（PIO）	-	98	33
主时钟输入（PCLK）	-	6	4
分布式 RAM （kBits）	-	10	10
EBR SRAM（千比特）	-	64	64
EBR 块数（9 kBits）	-	7	7
用户闪存（kBits）	-	64	64
PLL 数量	-	1	1
通信 I/F	I²C	I²C/JTAG系列	I²C/JTAG系列
编程接口	I²C	I²C/JTAG系列	I²C/JTAG系列
工作电压	3.3 伏	2.8 V 至 12 V	3.3 伏
系统内更新支持

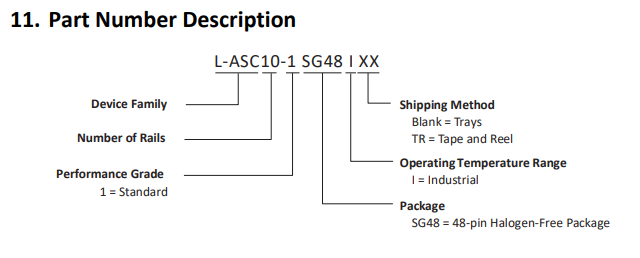

Part Number	Package	Pins
L-ASC10-1SG48I	Halogen-Free QFN	48

应用:

•电信和网络

•工业，测试和测量

•医疗系统

•服务器和存储系统

•高可靠性系统
