功能描述:
CY7C341B是一种可擦除可编程逻辑器件(EPLD)，其中CMOS EPROM单元用于配置器件内的逻辑功能。MAX®架构是100%用户可配置的，允许器件达到调节各种独立的逻辑功能。
CY7C341B中的192个宏细胞被划分为12个逻辑阵列块(LAB)，每个LAB 16个。有384个扩展器产品术语，每个LAB 32个，由每个LAB中的宏细胞使用和共享。每个LAB与可编程互连阵列相互连接，允许所有信号在整个芯片中路由。
CY7C341B的速度和密度允许它用于广泛的应用，从替换大量的7400系列TTL逻辑，到复杂的控制器和多功能芯片。CY7C341B的功能是20引脚pld的37倍以上，允许更换超过75个TTL器件。通过替换大量逻辑，CY7C341B减少了电路板空间，减少了零件数量，提高了系统可靠性。
每个LAB包含16个宏细胞。在实验室A、F、G、L中，有8个macrocell连接到I/O引脚，8个埋入;在实验室B、C、D、E、H、I、J、K中，有4个macrocell连接到I/O引脚，12个埋入。此外，除了I/O和嵌入式宏单元外，每个LAB中还有32个单乘积项逻辑扩展器。它们的使用大大提高了大细胞的能力，而不增加每个大细胞中产物项的数量。
特性：
•192个macrocell在12个逻辑阵列块(实验室)
•8个专用输入，64个双向I/O引脚
•先进的0.65微米CMOS技术，提高性能
•可编程互连阵列
•384膨胀器产品条款

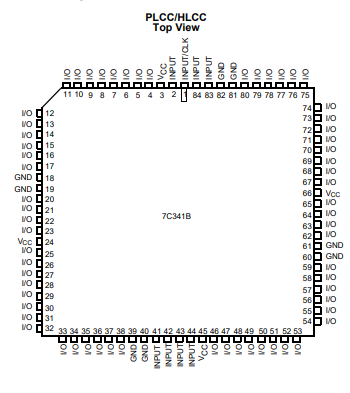

•可在84针HLCC, PLCC和PGA封装
Product Technical Specifications：
| EU RoHS | Not Compliant |
| Part Status | Obsolete |
| Automotive | No |
| PPAP | No |
| Family Name | MAX® |
| Program Memory Type | EPROM |
| Number of Logic Blocks/Elements | 12 |
| Number of Global Clocks | 1 |
| Number of Macro Cells | 192 |
| Process Technology | 0.8um |
| Product Terms | 32 |
| Device System Gates | 3750 |
| Data Gate | No |
| Maximum Number of User I/Os | 64 |
| In-System Programmability | No |
| Number of Inter Dielectric Layers | 2 |
| Programmability | Yes |
| Reprogrammability Support | No |
| Maximum Internal Frequency (MHz) | 62.5 |
| Maximum Clock to Output Delay (ns) | 14 |
| Maximum Propagation Delay Time (ns) | 25 |
| Speed Grade | 25 |
| Individual Output Enable Control | No |
| Minimum Operating Supply Voltage (V) | 4.75 |
| Maximum Operating Supply Voltage (V) | 5.25 |
| Typical Operating Supply Voltage (V) | 5 |
| Maximum Operating Current (mA) | 380 |
| Minimum Operating Temperature (°C) | 0 |
| Maximum Operating Temperature (°C) | 70 |
| Supplier Temperature Grade | Commercial |
| Tradename | MAX |
| Mounting | Surface Mount |
| Package Width | 29.41(Max) |
| Package Length | 29.41(Max) |
| PCB changed | 84 |
| Standard Package Name | LCC |
| Supplier Package | Windowed LCC |
| Pin Count | 84 |
