PEX8713 芯片现货

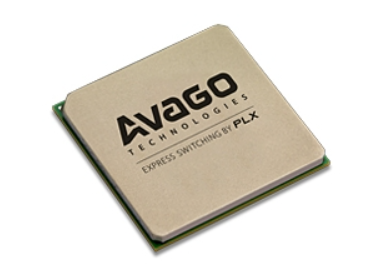

Broadcom（原PLX Technology）PEX8713是一款12通道、10端口的PCI Express Gen3交换芯片，支持8 GT/s传输速率，采用19 × 19 mm、324-ball FCBGA封装，典型功耗4.7W。

PEX8713支持原生PCIe x2接口、4通道DMA引擎、NT端口及Peer-to-Peer通信，适用于嵌入式计算、多设备PCIe扩展、SATA/USB控制器连接和高速存储设备互连。

原厂完整订购型号：PEX8713-CA80BC G。Broadcom目前标记其生命周期为Active，实际价格、库存及交期需要询价确认。

1. PEX8713主要技术参数

2. PEX8713的12通道和10端口如何理解？

PEX8713提供12条PCIe通道和最多10个端口，可配置最多9个下游端口。

工程师需要区分通道数量与端口数量：

• 12 Lanes表示芯片可分配的PCIe通道资源。

• 10 Ports表示芯片支持的最大端口数量。

• 实际端口宽度需要根据上行链路和下游设备需求进行分配。

例如，连接多个PCIe x1控制器时，PEX8713能够提供较多的下游接口资源；如果下游设备需要x2或更宽链路，则需要重新规划通道分配。

不能将10 Ports理解为10个同时运行的x4或x8接口。

3. PEX8713为什么支持原生PCIe x2接口？

部分嵌入式处理器或控制器提供PCIe x1、x2、x4接口。

在某些系统中，x1带宽不足，而使用x4又可能浪费通道资源。

PEX8713支持原生PCIe x2连接，可在部分SATA、USB和SSD控制器扩展设计中实现更合适的带宽匹配。

工程师选型时应重点确认：

• 主机提供的PCIe链路宽度

• 下游控制器的带宽需求

• PCIe Gen1/Gen2/Gen3兼容要求

• 上下行链路的带宽汇聚比例

原生x2支持是PEX8713的重要特点，但最终接口拓扑仍需依据原厂设计资料进行配置。

4. PEX8713的DMA与多主机功能适合哪些应用？

PEX8713集成4通道DMA引擎，并提供2个Non-Transparent（NT）端口，可用于需要数据搬运及多主机互连的系统架构。

DMA引擎可以在配置的地址空间之间执行数据搬运，减少部分CPU参与的数据复制操作。

NT端口则用于支持不同PCIe地址域之间的互连和隔离。

需要注意： DMA及NT功能通常需要固件、驱动程序和系统配置支持，并非安装芯片后就能自动实现全部功能。

5. PEX8713与PEX8712如何选择？

选型建议：

PEX8712适用于需要较少端口的既有系统；PEX8713更适合12条PCIe通道资源内需要连接多个下游设备的设计。

两款产品的封装尺寸相同，但不能直接认定为引脚兼容替代型号。

6. PEX8713价格、库存与采购咨询

采购Broadcom PEX8713时，建议提供以下信息：

• 完整订购型号：PEX8713-CA80BC G

• 采购数量：样品或批量需求

• 是否需要现货

• 期望交货时间

• 原厂包装、生产批次及质量文件要求

深圳市立维创展科技有限公司提供Broadcom PEX8713产品资料、型号咨询及采购询价服务。

PEX8713有现货吗？

原厂目前将PEX8713列为Active，但这不等于所有渠道均有可立即交付的库存。实际报价、库存、MOQ及交期需根据采购数量和供货情况确认。

7. 相关型号及技术资料

• Broadcom PEX8712 PCIe 3.0交换芯片

• Broadcom PEX8714 PCIe 3.0交换芯片

• Broadcom PEX8713原厂产品页面
