Broadcom PEX8749 PCIe 3.0交换芯片

Broadcom PEX8749 PCIe 3.0交换芯片｜48通道18端口及多主机选型

Broadcom（原PLX Technology）PEX8749是一款48通道、18端口的PCI Express Gen3交换芯片，支持8 GT/s单通道传输速率，集成4通道DMA引擎、2个可配置NT（Non-Transparent）端口，可支持最多6个上游主机端口的多主机互连架构。

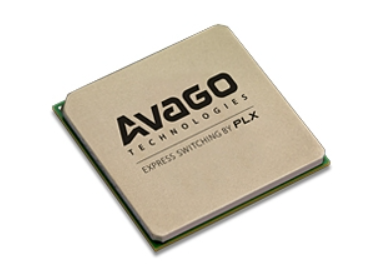

PEX8749采用27 × 27 mm、676-pin FCBGA封装，典型功耗7.3W，适用于服务器I/O扩展、存储设备、多主机资源隔离及需要PCIe数据搬运的系统。

当前分销目录所列完整订购型号：PEX8749-CA80BC G。 Broadcom官方将PEX8749标记为Active，实际报价、库存及交期请询价确认。

1. PEX8749主要技术参数

2. PEX8749的48条PCIe通道如何分配？

PEX8749提供48条PCIe通道和最多18个端口，支持x1、x2、x4、x8及x16链路配置。

原厂Product Brief给出了以下单主机拓扑示例：

实际拓扑必须满足原厂支持的端口配置规则。48 Lanes是芯片总通道资源，上行与下游链路共用这些资源。

18 Ports不代表可以同时连接18个x16设备。 工程师应先核对主机上行带宽、下游设备数量、链路宽度及是否允许带宽超额汇聚，再确定端口布局。

3. PEX8749如何用于6主机PCIe互连？

PEX8749支持单主机与多主机工作模式。

多主机模式下，最多可以配置6个上游主机端口，并将不同下游设备分配到各个主机对应的虚拟交换域。

该功能适用于需要不同主机共享一颗PCIe交换芯片、但保持各自设备资源隔离的系统。

PEX8749还支持1+1及N+1主机故障切换架构。

工程注意： 多主机模式、NT端口和自动故障切换属于不同的配置与系统功能。实际故障接管仍需固件、驱动、主机状态监测和设备重新分配机制支持，不能只依赖芯片硬件。

4. PEX8749的DMA与Read Pacing有什么作用？

PEX8749集成4通道DMA引擎，支持64位地址、描述符预取及Stride模式，可用于配置后的PCIe设备间数据搬运。

此外，PEX8749支持Read Pacing，可以对部分读取请求流量进行节流，减少低速端口长期占用共享缓冲或上行资源而影响其他端口的情况。

对于多设备同时工作的服务器、数据采集及存储系统，工程师应同时评估：

• 是否需要芯片内置DMA，而不是完全依赖端点DMA

• 上下游带宽汇聚比例

• 读取请求竞争与缓冲资源分配

• DMA驱动、地址映射及访问权限配置

DMA和Read Pacing不能增加物理PCIe链路的额定带宽，其收益取决于具体系统架构和负载。

5. PEX8749、PEX8748与PEX8750有什么区别？

三款芯片均提供48条PCIe Gen3通道，但端口数量、DMA和多主机相关资源存在差异。

选型建议：

PEX8748适合不需要片上DMA、端口数量较少的48通道PCIe扩展方案。

PEX8749提供18个端口、4通道DMA和2个NT端口，更适合需要多端口扇出、数据搬运及多主机资源分配的系统。

PEX8750提供不同的多主机和NT端口配置能力，应按实际系统需求核对。

以上型号封装外形尺寸相同，但不能据此认定引脚兼容或无需修改PCB、固件即可互换。

6. PEX8749价格、库存及采购咨询

采购Broadcom PEX8749时，建议提供：

• 完整订购型号： PEX8749-CA80BC G

• 旧料号核对： 如原设备标注PEX8749-BA80BC G，请提供芯片丝印或BOM

• 采购数量： 样品、试产或批量需求

• 交期要求： 是否需要现货及期望到货时间

• 质量要求： 原厂包装、生产批次及相关证明文件

深圳市立维创展科技有限公司提供Broadcom PEX8749芯片规格资料、型号咨询及采购询价服务。

PEX8749有现货吗？价格是多少？

PEX8749目前原厂状态为Active，但实际库存、单价、最小订购量（MOQ）及交期需要根据完整订购型号和供货渠道确认。

对于旧设备采购，如使用早期BA版本料号，应先核实版本对应关系及系统兼容性，不能直接将CA版本视为已验证的无条件替换。
