Broadcom PEX8764 PCIe 3.0交换芯片

Broadcom PEX8764 PCIe 3.0交换芯片参数与选型

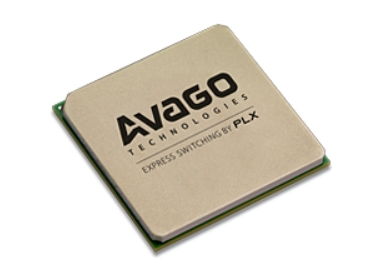

Broadcom（原PLX）PEX8764是一款64通道、16端口PCIe 3.0交换芯片，单通道传输速率为8 GT/s，支持最多4个主机端口和2个非透明端口（NT Port）。采用35 × 35 mm的1156-FCBGA封装，适用于多主机服务器、存储系统及高密度PCIe扩展设备。

1. PEX8764主要技术参数

2. PEX8764的64通道如何分配？

PEX8764提供64条PCIe通道，最多支持16个端口，端口宽度可配置为x4、x8或x16。

对于服务器扩展板卡或存储系统，工程师需要根据上游主机带宽、下游设备数量和实际PCIe拓扑分配通道。

例如，单主机系统可以将16条通道分配给上游连接，其余48条通道用于下游设备。这属于通道预算示例，实际可用配置应以原厂支持的端口组合为准。

需要注意，64 Lanes表示芯片提供的PCIe通道资源，并不意味着所有16个端口都可以同时配置为x16。

3. PEX8764多主机与NT端口设计

PEX8764支持最多4个主机端口，并可通过内部虚拟交换结构隔离不同主机对应的下游设备。

其2个可配置NT端口可以用于主机之间的地址空间隔离和通信，适合需要主机冗余或故障切换的系统。

设计时应重点核对：

• 主机数量： 确认单主机或多主机拓扑及上游端口配置。

• NT功能： 检查地址映射、驱动支持和主机间通信需求。

• 时钟设计： 确认不同PCIe时钟域的隔离和SSC配置要求。

PEX8764提供支持冗余系统的硬件能力，但主机故障切换仍需要系统固件和软件配合。

4. PEX8764与PEX8750、PEX8780的选型区别

选型建议：

• PEX8750： 适合48通道、12端口即可满足需求，且需要控制板级尺寸和功耗的设计。

• PEX8764： 适合需要64通道、16端口及最多4个主机端口的系统。

• PEX8780： 适合PCIe通道和端口资源需求进一步增加的扩展平台。

三款芯片的端口资源、封装和功耗不同，不能直接视为引脚兼容替代型号。

5. PEX8764采购注意事项

PEX8764已确认的完整订购型号为 PEX8764-AB80BI G。

采购时建议重点确认：

1. 完整MPN： 核对BOM型号、器件丝印及订购版本，避免仅凭PEX8764基础型号下单。

2. 封装及温度等级： 确认1156-FCBGA封装和-40℃～+85℃工作温度要求。

3. 库存和批次： 核实器件来源、生产批次、可供数量及实际交期。

对于新设计，还应评估12.4 W典型功耗带来的散热需求，并根据原厂设计指南完成高速差分信号布局及信号完整性验证。

6. 相关型号与规格书

• Broadcom PEX8750 PCIe Gen3交换芯片

• Broadcom PEX8780 PCIe Gen3交换芯片

• Broadcom博通产品型号列表

• PEX8764 Broadcom原厂产品页

• PEX8764 Product Brief原厂PDF

PEX8764价格及库存咨询： 如需PEX8764-AB80BI G报价、库存、交期或PCIe交换芯片选型支持，请提供完整订购型号、采购数量及应用要求，以便核对实际供货资源。
