Glenair MWDM2L-25PCBRP-.110直角通孔D-sub连接器插头

发布时间：2025-09-26 08:44:16 浏览：2453

　　1.型号系列：Glenair MWDM-CBR(直角通孔型)

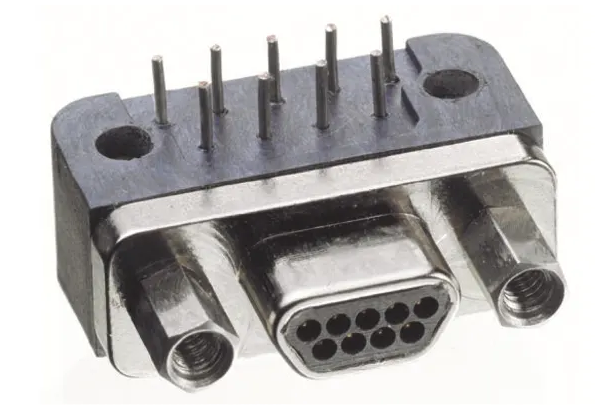

Glenair MWDM2L-25PCBRP-.110直角通孔D-sub连接器插头

　　2.核心特性：

　　高性能：镀金TwistPin触点，接触电阻≤8mΩ

　　安装方式：支持面板后置安装(最大面板厚度0.125英寸)

　　环保选项：提供RoHS兼容的镀金端子(默认锡铅焊料涂层)

　　外壳材质：铝合金/不锈钢，可选镀镉、镀镍等处理

　　电流承载能力：3A(600V AC，海平面)

　　绝缘电阻：≥5000MΩ

　　工作温度：-55°C ~ +150°C

　　机械强度：耐冲击50g，振动20g

　　触点：9/15/21/25/31/37/51/69/75/100/130针(分公头Pin/母头Socket)

　　端子长度公差：±0.015英寸(如.110"、.125"等选项)

　　3.机械结构与安装

　　(1)面板安装选项：

　　标准后置安装：支持厚度≤0.125英寸面板

　　Jackpost型号：R1(0.032")至R6(0.125")

　　(2)PCB布局关键尺寸：

　　安装孔直径：9-51针φ0.096"(2.44mm)，75-130针φ0.125"(3.18mm)

　　法兰固定孔：多组φ0.100"(2.54mm)孔位，间距详见布局图

　　(3)方向性设计：

　　提供公头(Pin)和母头(Socket)两种PCB布局图纸，含精确坐标标注

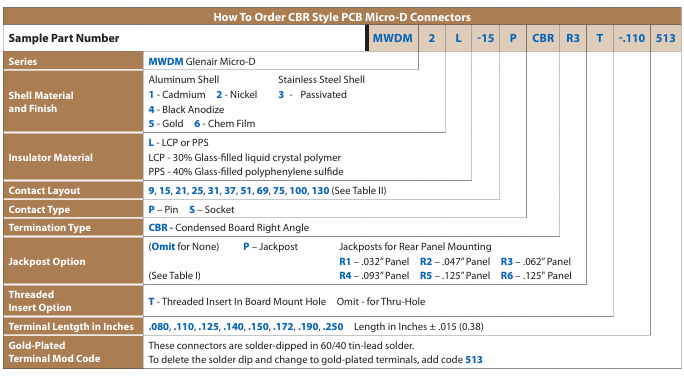

订购指南


Glenair连接器是全球知名的高端品牌，广泛应用于航天航空、军用、舰载、精密制造等场合。深圳市立维创展科技有限公司，授权代理销售Glenair产品，并提供技术支持。欢迎咨询。
