COSEL CHS3002412,CHS3002432,CHS3004815,CHS3004848 DC-DC转换器

发布时间：2025-09-15 08:48:45     浏览：1489

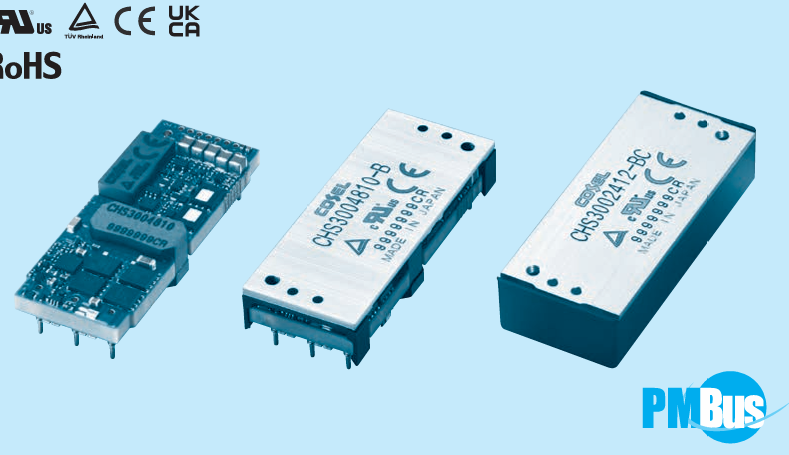

　　COSEL CHS300系列是一款高效、高功率密度的非隔离式DC-DC转换模块，适用于工业、通信、医疗、测试设备等需要稳定直流电源转换的应用场景。该系列产品符合RoHS标准，部分型号支持PMBus通信，具备智能化监控和调节功能。

COSEL CHS3002412,CHS3002432,CHS3004815,CHS3004848 DC-DC转换器

　　型号参数


Product NameOutput WattageOutput Voltage･Current
CHS3002405200.0W5V 40A
CHS3002412200.4W12V 16.7A
CHS3002415202.5W15V 13.5A
CHS3002424252.0W24V 10.5A
CHS3002428252.0W28V 9.0A
CHS3002432252.8W32V 7.9A
CHS3002448254.4W48V 5.3A
CHS3004810300.0W10V 30A
CHS3004812300.0W12V 25A
CHS3004812H300.0W12V 25A
CHS3004815300.0W15V 20A
CHS3004824300.0W24V 12.5A
CHS3004828302.4W28V 10.8A
CHS3004832300.8W32V 9.4A
CHS3004848302.4W48V 6.3A


　　核心特点

　　宽输入电压范围：DC18 - 36V，DC 36 - 76V

　　输出电压：5-48V

　　高效率转换：最高达93.5%

　　可调节输出电压：±1.5% 可调范围

　　多重保护功能：过流、过压、远程开关控制

　　工业级防护：工作温度-40℃ ~ +85℃，抗振动/冲击

　　符合UL60950-1安全认证，确保设备可靠性

　　尺寸(宽 x 高 x 深)：

　　58.4x11.0x22.86mm [2.3x0.43x0.9 inches]

　　58.9x12.7x23.3mm [2.32x0.5x0.92 inches] * (*BasePlate Option)

　　61.1X14.3X26.1 [2.41X0.56X1.03inches] ** (**Baseplate and case option)

　　重量：38g max;

　　50g max * (* BasePlate Option);

　　57g max** (** Baseplate and case option)

　　防护与可靠性

　　✔ 隔离保护：输入-输出隔离电压达DC2,250V / AC1,000V(1分钟)

　　✔ 环境适应：-40℃ ~ +85℃宽温工作，20 - 95%RH湿度(无冷凝)

　　✔ 抗震抗冲击：振动10 - 55Hz(49.0m/s²)，冲击196.1m/s²(20G)

　　应用场景

　　工业自动化(PLC、伺服驱动器)

　　通信设备(5G基站、网络交换机)

　　医疗电子(成像设备、监护仪)

　　测试测量仪器(高精度电源需求)

　　冷却方式与安装

　　传导冷却(标准)

　　强制风冷(可选，适用于高温环境)

　　对流散热(自然冷却)
