Sensata 20490/20493固定温度温控器：双极单掷 (DPST) 大电流热保护开关

Sensata 20490/20493固定温度温控器：双极单掷 (DPST) 大电流热保护开关

发布时间：2025-07-21 08:57:56 浏览：1666

　　Sensata 20490、20493系列是双刀单掷(DPST)固定温度恒温器，专为电加热器、洗衣设备及其他大型家电应用设计。该系列产品通过高负载能力设计，可替代成本较高的备用触点和低容量限位控制装置。

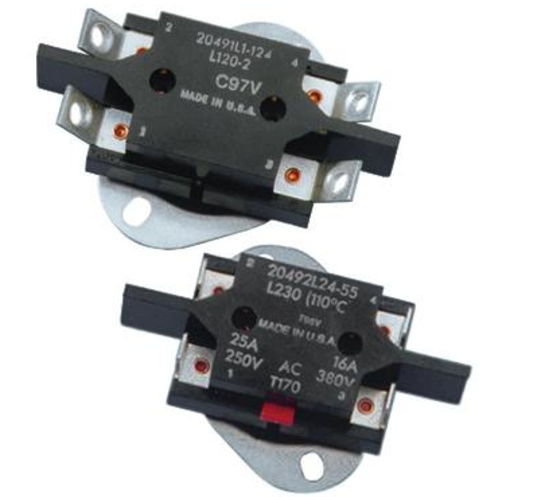

Sensata 20490/20493固定温度温控器

　　型号参数信息：

Reset Type	Auto Reset		Manual Reset
Reset Type	(100,000 Cycles/Pole)		(6,000 Cycles/Pole)
Series	20490	20491	20492	20493
Resistive	25 amperes at 240 VAC	25 amperes at 600 VAC	25 amperes at 600 VAC	48 amperes at 600 VAC
Motor Load	10 FLA-60 LRA at 120 VAC	4 FLA-8 LRA at 480 VAC	10 FLA-60 LRA at 120 VAC	16 FLA-96 LRA at 120 VAC
Motor Load	5 FLA-30 LRA at 240 VAC	4 FLA-8 LRA at 480 VAC	5 FLA-30 LRA at 240 VAC	8 FLA-48 LRA at 240 VAC
Pilot Duty	125 volt-amperes at 120 VAC	690 volt-amperes at 240 VAC to 480 VAC	690 volt-amperes at 240/600 VAC 480 volt-amperes at 120 VAC	690 volt-amperes at 240/600 VAC 480 volt-amperes at 120 VAC

　　核心特点

　　• 双极单掷 (DPST) 触点，一次性同时断开 L-N 两线，安全性高

　　• 自动复位 (20490/20491) 与手动复位/脱扣自由 (20492/20493) 两种版本

　　– 自动复位：寿命 100 k 次，可作限温 (L) 或风扇 (F) 控制

　　– 手动复位：寿命 6 k 次，脱扣后需温度降至复位点才能再次接通，防止误合闸

　　• 额定电流大：20493 单极 48 A@600 VAC，整机 96 A，可直接驱动大功率加热管

　　• Klixon 速动双金属碟片，抗冲击、抗振动，任意安装方向均可靠

　　• 工厂一次性设定温度，用户不可调，杜绝误操作

　　• UL94-V0 酚醛外壳 + 不锈钢杯体，防尘、防棉絮、防腐蚀

　　• 通过 UL (20490) 与 ENEC 认证，满足北美/欧洲市场准入要求

　　关键参数

　　温度范围：

　　自动复位：0-300°F

　　手动复位：100-300°F(精度±5°F至±10°F)

　　电气规格：

　　自动复位型号：25A@240VAC(阻性负载);10FLA@120VAC(电机负载)。

　　手动复位型号：48A@600VAC(20493型)。

　　端子选项：快接端子(0.25"扁平和90°)或螺钉端子(#8-32、#10-24)。

　　典型应用场景

　　电暖器、烘干机等加热设备

　　洗衣机、洗碗机等家电

　　工业设备的过热保护

Sensata森萨塔成立于1916年，专注于提供传感器、控制器产品和服务，产品广泛应用于交通运输、楼宇暖风空调控制、工业、能源以及航天航空等领域。深圳市立维创展科技有限公司优势渠道提供Sensata断路器、开关等产品，欢迎咨询。
