Focus Microwaves D2005负载牵引系统0.5-20GHz

S 参数性能摘要（典型值） \|DLP**
		CW		Pulse
Model	Frequency Range IGHz]	Dynamic Range ldB]	Average Power ldBml	Min.Width Ins]	Dynamic range ldB]	Peak Power ldBml
D2005	0.5-8	70	30	200	70	30
	8月20日	65			65
D4005	0.5-8	70			70
	8月20日	65			65
	20-40	60			60
负载牵引性能摘要（典型值） \|DLP**
		CW		Pulse
Model	Frequency Range IGHz]	Dynamic Range ldB]	Average Power ldBml	Min.Width Ins]	Dynamic range ldBl	Peak Power IdBml
D2005	0.5-20	>60	30	200	>60	30
D4005	0.5-40

　　1. 基本功能

　　用途：用于射频功率放大器(PA)和器件的性能优化(如效率、线性度)。

　　频率范围：0.5–20 GHz(覆盖5G、雷达等应用)。

　　负载调节方式：支持有源/无源/混合负载牵引，可调谐阻抗。

　　2. 主要特点

　　高精度：动态范围>60 dB，适合小信号和大功率测试。

　　多模式支持：CW、脉冲RF、脉冲DC等。

　　谐波优化：可选2~6回路，优化基波和谐波阻抗。

　　3. 典型应用

　　PA设计(优化PAE、增益、线性度)。

　　微波器件(如GaN、LDMOS)特性分析。

　　快速产线测试(自动化校准)。

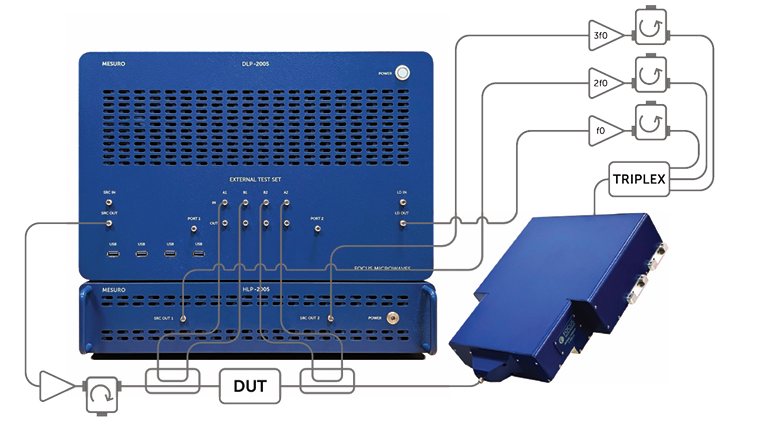

　　4. 硬件配置

　　标准主机(30 dBm功率)，可选高功率扩展(>50 dBm)。

　　支持外接耦合器、功放和谐波信号源。

　　5. 软件支持

　　基础软件(DMCS)支持S参数和负载牵引。

　　高级选件(如D2H谐波牵引、DPU-LP脉冲测试)。

更多 Focus Microwaves 相关产品信息可咨询立维创展。
