NXS004P000MA10高速连接器Smiths Interconnect

发布时间：2025-06-03 08:51:06     浏览：404

　　Smiths Interconnect的NXS系列专门设计和测试用于高速空间应用，每个端口(bay)的数据传输速率可达50 Gbps。

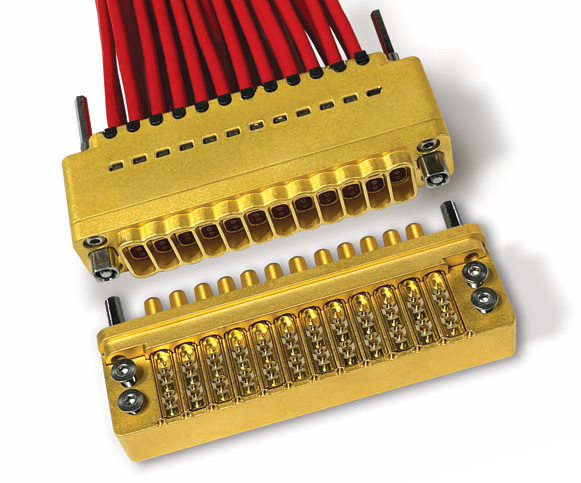

NXS004P000MA10高速连接器Smiths Interconnect

　　技术规格

　　工作电压：50 V RMS

　　电流：1 A

　　数据传输速率：每个端口可达50 Gbps

　　阻抗：100 Ω ±10%

　　接触电阻：150 mΩ

　　绝缘电阻：最小1 GΩ

　　工作温度范围：-40 ºC至125 ºC

　　耐用性：500次插拔周期(带保护装置)

　　电磁干扰(EMI)屏蔽效能：在10 GHz以下可达-65 dB

　　产品特点

　　Hypertac®双曲面接触技术：能够承受高达50 Gbps(每个端口)的数据速率要求，包括超过2100 G的极端振动、冲击和气候测试。

　　坚固的结构设计：提供4个或12个高速四轴(双双轴)模块配置。

　　每个超高密度四轴模块：包含2对双双轴，每对阻抗为100 Ω。支持盲配(blind mateable)、热插拔(hot pluggable)，具有超低插拔力和低逸气材料。

　　无焊PCB安装设计：降低了客户的使用风险和成本。连接器在回流焊后安装，不会影响附近组件。

　　3D电磁仿真(EM)软件设计：使用3D电磁仿真软件设计，提供卓越的性能，整个制造过程采用薄膜工艺。

订购信息：

Straight  Plug¹
  Part Number  Description
NXS004POO0MA10NX5,4 Bay Plug,Aluminum
NXS004POOOCA10NX5,4 Bay Plug,Composite
NXS012POO0MA10NX5,12 Bay Plug,Aluminum
NXS012POO0CA10NX5,12 Bay Plug,Composite
Right-Angle  Receptacle³
NXS004RORAMA10NXS,4 Bay Receptacle,Aluminum
NXS004RORAMA1ENX5,4 Bay Receptacle,Aluminum,w EMI Gasket
NXS004RORACA10NX5,4 Bay Receptacle,Composite
NXS012RORAMA10NX5,12 Bay Receptacle,Aluminum
NXS012RORAMA1ENXS,12 Bay Receptacle,Aluminum,w EMI Gasket
NXS012RORACA10NX5,12 Bay Receptacle,Composite
Savers²
NXS004RS11MSaver,4 Bay Receptacle
NXS004PS11MSaver,4 Bay Plug
NXS012RS11MSaver,12 Bay Receptacle
NXS012PS11MSaver,12 Bay Plug

深圳市立维创展科技有限公司授权代理销售Hypertronics连接器产品， Hypertronics连接器面向高可靠性市场，以其独有的Hypertac双曲面连接专利技术，为连接器产品提供性能优异的可靠连接。Hypertronics产品主要为全球军用、航空航天、医疗、舰载领域服务，欢迎咨询。
