CUI VHB50W-Q24-S15 DC-DC转换器

发布时间：2025-05-19 08:54:58     浏览：252

　　CUI VHB50W系列DC-DC转换器适用于通信、工业自动化、医疗设备等需要高效率和高可靠性的领域。

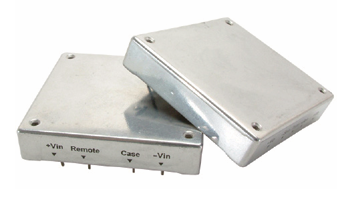

CUI VHB50W-Q24-S15 DC-DC转换器

　　型号参数信息：

MODEL  input
  voltage
  range
  (Vdc)		   output
   voltage
   (Vdc)		output
current
max
(A)		output
power
max
(W)		    ripple
    and noise1
    max
    (mVp-P)		efficiency
typ
(%)
VHB50W-Q24-S3R3 9～363.3 10 33 100 77
VHB50W-Q24-S5 9～365 10 50 100 81
VHB50W-Q24-S12 9～3612 4.16 50 150 83
VHB50W-Q24-S15 9～3615 3.33 50 150 83
VHB50W-Q24-S24 9～3624 2.08 50 240 83
VHB50W-Q24-S28 9～3628 1.78 50 280 83
VHB50W-Q24-S48 9～3648 1.04 50 480 83
VHB50W-Q48-S3R318～753.3 10 33 100 78
VHB50W-Q48-S518～755 10 50 100 82
VHB50W-Q48-S1218～7512 4.16 50 150 84
VHB50W-Q48-S1518～7515 3.33 50 150 84
VHB50W-Q48-S2418～7524 2.08 50 240 84
VHB50W-Q48-S2818～7528 1.78 50 280 84
VHB50W-Q48-S4818～7548 1.04 50 480 83

　　主要特点

　　功率：最高 50 W隔离输出。

　　封装：标准半砖封装。

　　输入电压：9~36Vdc(24V 系列)和 18~75Vdc(48V 系列)。

　　输出电压：3.3V~48V 单输出。

　　隔离电压：1,500V。

　　保护功能：过流、过温、过压、短路保护。

　　远程开关：支持远程开/关。

　　效率：最高 87%。

　　尺寸：57.9mm x 61.0mm x 12.7mm。

　　外壳材料：铝。

　　重量：94 克。

　　工作温度：-40°C~100°C。

CUI是美国BEL旗下公司，主要提供AC-DC和DC-DC电源模块产品。深圳立维创展科技有限公司代理销售CUI品牌产品，欢迎咨询。
