MAX211IDW +5V RS-232收发器原装现货

发布时间：2025-04-03 09:14:02     浏览：325

　　MAX200-MAX213 是一系列由 Maxim Integrated(现为 Analog Devices 的一部分)生产的 +5V 供电的 RS-232 和 V.28 收发器，具有集成的电荷泵电路，能够在单电源供电下工作。

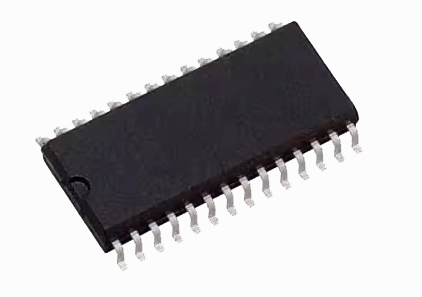

MAX211IDW +5V RS-232收发器原装现货

　　产品概述

　　电源要求：支持单电源供电，工作电压为 +5V 或 +9.0V 至 +13.2V(部分型号)。

　　集成电荷泵：无需双极性 ±12V 电源，简化了电路设计。

　　封装类型：提供多种封装选项，包括 14 引脚、16 引脚、20 引脚、24 引脚和 28 引脚的 DIP、SO、SSOP 等封装。

　　外部电容：部分型号(如 MAX203、MAX205)不需要外部电容，进一步节省电路板空间。

　　功能特点

　　节省电路板空间：

　　集成电荷泵电路，无需外部双极性电源。

　　部分型号(如 MAX203、MAX205)无需外部电容。

　　24 引脚 SSOP 封装相比传统 SO 封装可节省多达 40% 的空间。

　　低功耗：

　　提供 5µW 的关断模式(MAX200、MAX205、MAX206、MAX211)，显著降低功耗，延长电池运行时间。

　　MAX213 提供 75µW 的响铃指示监控，带有两个有源接收器。

　　兼容性：

　　符合 EIA/TIA-232E 和 V.28 标准。

　　驱动器输出电压摆幅在 ±5V 至 ±8V 之间，接收器输入阈值为 ±0.8V 至 ±2.4V。

　　高数据速率：支持高达 120kbps 的数据速率。

　　高可靠性：

　　接收器输入具有 ±30V 的过压保护。

　　发射器输出具有 ±100mA 的短路保护。

　　应用场景

　　便携式设备：如手持设备、便携式诊断设备等，适合需要低功耗和节省空间的应用。

　　工业控制设备：适用于需要可靠串行通信的工业环境。

　　通信设备：用于需要符合 RS-232 标准的串行通信接口。

　　选型指南

型号电源电压 (V)RS-232 驱动器数量RS-232 接收器数量外部电容数量 (0.1µF)
MAX2005504
MAX201+5 和 +9.0 至 +13.2222
MAX2025224
MAX203522无
MAX2045404
MAX205555无
MAX2065434
MAX2075534
MAX2085444
MAX209+5 和 +9.0 至 +13.2352
MAX2115454
MAX2135454
