美国American Power Design A100系列高压DC-DC转换器100W,48-200V

发布时间:2025-03-27 09:19:10     浏览:340

  A100系列高压直流/直流转换器是美国American Power Design, Inc.生产的一款高性能电源产品。

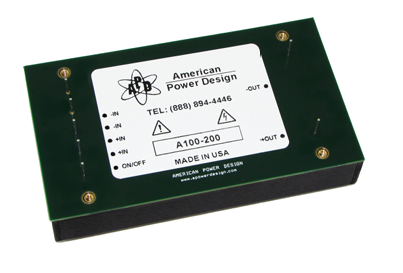

美国American Power Design A100系列高压DC-DC转换器100W,48-200V

REPRESENTATIVE          MODEL          LISTING
OUTPUT            SPECIFICATIONSMODEL         NUMBER/INPUT         RANGE
VOLTAGECURRENT   10-20VDC   18-36VDC   36-72VDC
Non-RoHsRoHsNon-RoHsRoHsNon-RoHsRoHs
48 Vdc2.1AA100-48A100-48/YA100-48/AA100-48/A/YA100-48/CA100-48/C/Y
75 Vdc1.3AA100-75A100-75/YA100-75/AA100-75/A/YA100-75/CA100-75/CY
100Vdc1.0AA100-100A100-100/YA100-100/AA100-100/A/YA100-100/CA100-100/C/Y
120 Vdc833 mAA100-120A100-120/YA100-120/AA100-120/A/YA100-120/CA100-120/C/Y
140 Vdc714 mAA100-140A100-140/YA100-140/AA100-140/A/YA100-140/CA100-140/C/Y
150 Vdc666 mAA100-150A100-150/YA100-150/AA100-150/A/YA100-150/CA100-150/C/Y
160 Vdc625 mAA100-160A100-160/YA100-160/AA100-160/A/YA100-160/CA100-160/C/Y
180 Vdc555 mAA100-180A100-180/YA100-180/AA100-180/A/YA100-180/CA100-180/C/Y
200 Vdc500 mAA100-200A100-200/YA100-200/AA100-200/A/YA100-200/CA100-200/C/Y

  电气规格

  输入电压范围:10-20Vdc、18-36Vdc、36-72Vdc。

  输出电压范围:可选择从48Vdc到200Vdc的任何输出电压。

  最大输出功率:100W。

  效率:典型值为90%。

  短路保护:持续短路保护。

  开关频率:130 kHz。

  输出隔离:1000 Vdc。

  输入/输出电容:<100pF。

  高调节精度:电压精度为±1%,线性调节为±0.2%,负载调节为±0.3%。

  低输出纹波:输出纹波小于0.3% P-P。

  温度稳定性:温度稳定性为±0.02%/°C。

  电磁干扰(EMI/RFI):六面屏蔽,外壳连接到-输入端以减少噪声。

  物理规格

  尺寸:2.75 x 4.8 x 0.92英寸(约69.85 x 121.92 x 23.37毫米)。

  重量:13.5盎司(约382.7克)。

  外壳材料:黑色阳极氧化铝,非导电基板。

  封装材料:UL 94V-0环氧树脂。

  应用场景

  高压应用:适用于需要高电压输出的应用,如某些工业设备、实验室设备等。

  宽输入电压范围:适合输入电压波动较大的环境。

  高效率和低纹波:适用于对电源质量要求较高的设备,如精密仪器等。

深圳市立维创展科技有限公司优势代理销售American Power Design(APD)高压DC/DC转换器产品,欢迎咨询了解。
