MC30,MC100P,MC150N,MC200P：Gamma High Voltage微型高压电源模块

MC30,MC100P,MC150N,MC200P：Gamma High Voltage微型高压电源模块

发布时间：2025-03-17 09:17:40 浏览：1684

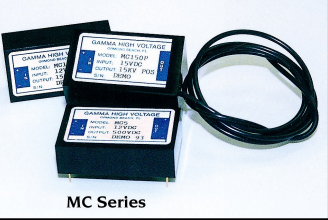

　　Series MC 是 Gamma High Voltage 推出的微型高压电源模块系列，广泛应用于医疗电子、光电倍增管、离子化室、盖革计数管等领域。其设计紧凑，适合安装在空间受限的设备中，同时具备高输出电压和低纹波特性。

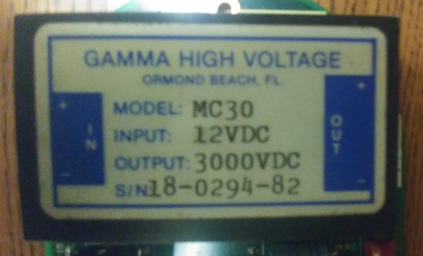

MC30,MC100P,MC150N,MC200P：Gamma High Voltage微型高压电源模块 Gamma High Voltage MC30

　　型号

型号	输入电压范围 (VDC)	输出电压范围 (VDC)	输入电流 (mA)	输出电流 (mA)
MC5	1.75V 至 12V	50V 至 500V	400	6
MC15	1.75V 至 12V	150V 至 1.5KV	400	2
MC30	1.75V 至 12V	300V 至 3KV	400	1
MC50	1.75V 至 12V	500V 至 5KV	400	0.2
MC100P	1.75V 至 12V	1KV 至 10KV	400	0.2
MC100N	1.75V 至 12V	1KV 至 10KV	400	0.2
MC150P	1.75V 至 15V	1.5KV 至 15KV	300	0.16
MC150N	1.75V 至 15V	1.5KV 至 15KV	300	0.16
MC200P	3.5V 至 24V	2KV 至 20KV	375	0.15
MC200N	3.5V 至 24V	2KV 至 20KV	375	0.15

　　电气特性

　　输入电压范围：

　　1.75V 至 12VDC(适用于 10kV 以下型号)。

　　15VDC(适用于 15kV 型号)。

　　24VDC(适用于 20kV 型号)。

　　输出电压范围：50V 至 20kV，具体型号覆盖不同电压范围。

　　最大输出功率：3瓦。

　　纹波：典型值为 1% 峰-峰值。

　　物理特性

　　尺寸：1.5” x 2.5” x 0.75”(5kV以下)，1.5” x 2.5” x 1.5”(10kV、15kV和20kV)。

　　体积：2.8立方英寸(5kV以下)，5.6立方英寸(10kV、15kV和20kV)。

　　重量：4盎司(5kV以下)，7盎司(10kV、15kV和20kV)。

　　应用领域

　　Series MC 适用于多种领域，包括：

　　医疗电子设备。

　　光电倍增管。

　　离子化室。

　　盖革计数管。
