Glenair 963-003-26和963-033-26电缆

发布时间：2025-03-14 09:00:00 浏览：1858

　　Glenair 963-003-26和963-033-26这两种电缆均属于El Ochito®系列，专为高性能数据传输应用设计，支持10千兆以太网(10 Gigabit Ethernet)性能。它们具有小型化、轻量化和高灵活性的特点，适用于对重量和尺寸有严格要求的场合，如航空航天、军事和高端工业应用。

　　特性：

　　高性能传输：支持10Gbps以太网传输，符合TIA-568B Cat 6A标准，传输距离可达65米。

　　轻量化与小型化：采用26 AWG规格，外径仅0.22英寸(5.59毫米)，重量轻，适合对尺寸和重量有限制的应用场景。

　　优异的电气性能：

　　特性阻抗：100欧姆。

　　衰减低，串扰少，高频性能卓越。

　　技术参数

参数类别	963-003-26（S/UTP）	963-033-26（S/FTP）
导体	26 AWG 19/38 银镀高强铜合金	26 AWG 19/38 银镀铜合金
绝缘层	PFA	ePTFE / PTFE, 0.050英寸
屏蔽层	银镀高强铜合金，80%最小覆盖率	AWG 40 银镀铜，92%最小覆盖率
分隔条	氟聚合物	-
填充物	-	FEP/ePTFE, 0.036英寸
外护套	白色激光可标记PTFE，最大直径0.22英寸	白色激光可标记工程氟聚合物EF100，最大直径0.220英寸
颜色编码	蓝色/白蓝；橙色/白橙；绿色/白绿；棕色/白棕	蓝色/白蓝；橙色/白橙；绿色/白绿；棕色/白棕
阻抗（欧姆）	100	100 (+10/-5)
温度等级（°C）	-55° 至 +200°C	-65° 至 +200°C
重量（磅/英尺）	3.3（每100英尺）	32.0（每1000英尺）
电容（pF/英尺）	14.5	12.5
最小弯曲半径（英寸）	0.66	0.44
传播速度（%）	70	未提供
工作电压（kV rms）	1.5	未提供
最大传输距离（英尺/米）	214（65）	未提供
时延（ns/英尺）	未提供	1.24
衰减（dB/100英尺）	10 MHz: 2.6/3.0; 100 MHz: 8.2/9.7; 250 MHz: 13.2/15.8; 500 MHz: 19.3/23.0	10 MHz: 5.9; 100 MHz: 19.1; 200 MHz: 27.6; 250 MHz: 31.1; 500 MHz: 45.3
最大衰减@65m（dB）	未提供	10 MHz: 5.9; 100 MHz: 19.1; 200 MHz: 27.6; 250 MHz: 31.1; 500 MHz: 45.3
NEXT（最小，dB）	未提供	10 MHz: 59.2; 100 MHz: 52.3; 250 MHz: 47.9; 500 MHz: 42.2

　　应用场景

　　Glenair El Ochito® 26 AWG Cat 6A 电缆适用于以下领域：

　　航空航天：飞机内部网络布线，满足防火、耐腐蚀和轻量化需求。

　　军事与国防：用于通信系统、雷达设备，支持高速数据传输。

　　高端工业：工业自动化、医疗设备，提供高可靠性数据传输。

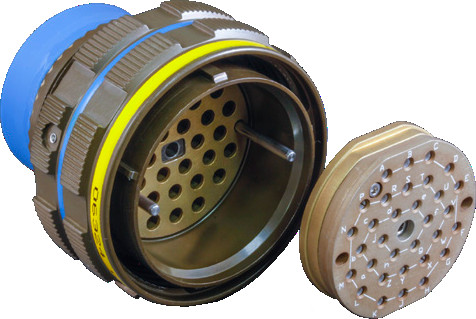

Glenair连接器是全球知名的高端品牌，广泛应用于航天航空、军用、舰载、精密制造等场合。深圳市立维创展科技有限公司，授权代理销售Glenair产品，并提供技术支持。欢迎咨询。
