RFCR2888嵌入式X波段同轴环形器RFCI

发布时间：2025-02-21 13:40:56     浏览：180

RFCR2888嵌入式X波段同轴环形器RFCI

　　RFCR2888是一款高性能的嵌入式X波段同轴环形器，专为需要高频率、低损耗和高隔离度的应用设计。以下是该环形器的详细介绍：

　　产品概述

　　RFCR2888环形器工作在X波段，频率范围从8000 MHz到10500 MHz，覆盖了X波段的主要频率。这种环形器在雷达、通信和电子对抗系统中有广泛的应用，特别是在需要高频率和高隔离度的场合。

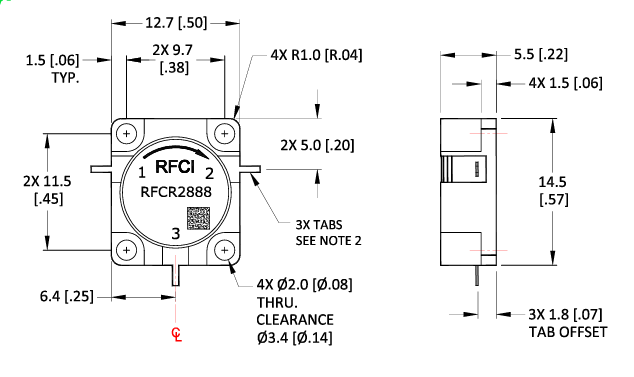

　　机械特性

　　尺寸：该环形器的尺寸为12.7 mm(0.50英寸)宽，6.4 mm(0.25英寸)高，适合嵌入式安装。

　　安装：设计有4个直径为1.5 mm(0.06英寸)的安装孔，方便固定。

　　引脚：2个直径为5.0 mm(0.20英寸)的引脚，3个引脚的偏移量为1.8 mm(0.07英寸)，确保了良好的电气连接和机械稳定性。

　　电气性能

　　频率范围：8000 MHz至10500 MHz，覆盖了X波段的主要频率。

　　插入损耗：典型值小于0.35 dB，最大值0.50 dB，保证了信号传输的低损耗。

　　隔离度：最小值18 dB，典型值大于22 dB，提供了良好的信号隔离，防止信号干扰。

　　回波损耗：最小值18 dB，典型值大于22 dB，确保了良好的信号反射特性。

　　功率和温度等级

　　正向功率：最大500/50瓦特，能够承受高功率信号。

　　反向功率：最大35瓦特，适用于连续波(CW)操作。

　　工作温度：-40至+85°C，适用于各种环境条件。

　　存储温度：-40至+95°C，确保了在极端温度下的存储安全。

　　应用

　　RFCR2888环形器适用于需要高频率、低损耗和高隔离度的应用，如：

　　雷达系统：用于信号的分离和保护接收器。

　　通信系统：用于信号的隔离和方向控制。

　　电子对抗：用于信号的干扰和保护。

RFCI是一家专业生产射频(RF)环行器和隔离器的公司，产品覆盖了从50 MHz到20 GHz的频率范围，广泛应用于通信和无线基础设施。深圳市立维创展科技有限公司优势代理销售RFCI产品，欢迎咨询了解。
