在现代高频电子技术中，铜箔作为高频电路材料的关键组成部分，其性能和质量直接影响着电路的信号完整性、损耗特性以及可靠性。Rogers Corporation作为全球领先的高性能高频材料制造商，通过提供多种类型的铜箔，满足了不同应用场景的需求。本文将详细介绍铜箔在Rogers高频电路材料中的应用及其重要性。

　　1. 铜箔的类型与制造工艺

　　Rogers高频电路材料中使用的铜箔主要分为以下几种类型：

　　电沉积铜箔(ED Copper)

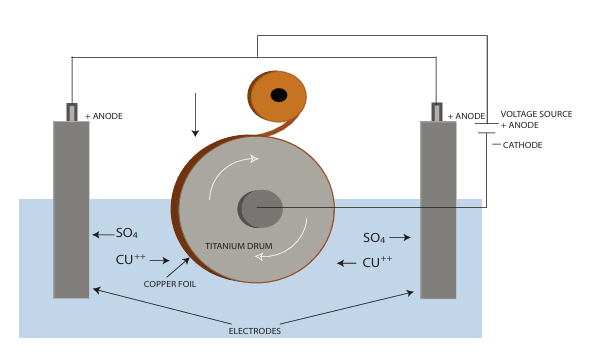

　　电沉积铜箔是通过电化学方法在钛鼓上沉积铜层而成。铜箔的一面(鼓面侧)光滑，而另一面(粗糙面)则具有较高的粗糙度。这种铜箔的制造工艺允许通过调整电流密度和沉积时间来控制铜箔的厚度。电沉积铜箔的粗糙面经过特殊处理，以增强与介电材料的粘附性，并防止氧化。Rogers的许多高频层压板，如RO3003™、RO4003C™和RT/duroid®系列，都使用了电沉积铜箔。

　　轧制铜箔(Rolled Copper)

　　轧制铜箔是通过冷轧工艺制造的，其表面光滑度取决于轧机的条件。与电沉积铜箔相比，轧制铜箔具有更好的机械性能，尤其是在抗裂性和弹性延展性方面表现出色。这种铜箔通常用于需要高机械强度的应用场景，例如航空航天和国防领域。Rogers的某些高频层压板，如AD系列和CuClad®系列，也提供了轧制铜箔的选项。

　　电阻铜箔(Resistive Copper)

　　电阻铜箔是在电沉积铜箔的粗糙面上涂覆一层金属或合金，形成电阻层。这种铜箔的电阻层可以用于制造平面电阻器，从而在电路板上实现电阻功能。Rogers的某些高频层压板支持电阻铜箔的应用，例如RO4003C™和RO4350B™。

　　反转处理铜箔(Reverse Treated ED Copper)

　　反转处理铜箔是对电沉积铜箔的光滑面进行特殊处理，使其表面变得粗糙，从而增强与介电材料的粘附性。这种处理方式不仅提高了铜箔与介电层的结合强度，还减少了因表面不平整导致的信号损耗。Rogers的LoPro®铜箔就是一种典型的反转处理铜箔，广泛应用于RO4000系列和RO4800系列高频层压板中。

　　2. 铜箔的表面粗糙度及其影响

　　铜箔的表面粗糙度对高频电路的性能有着显著的影响。研究表明，表面粗糙度会增加导体损耗，尤其是在高频信号传输中。Rogers通过多种测量方法(如白光干涉仪)精确测量铜箔的表面粗糙度，并使用均方根粗糙度(Sq)作为主要指标。一般来说，粗糙度越高，导体损耗越大。例如，在90 GHz频率下，使用表面粗糙度为2.0微米的电沉积铜箔的传输线，其插入损耗比使用表面粗糙度为0.4微米的铜箔高出约68%。

　　此外，铜箔的表面粗糙度还会影响传输线的有效介电常数。研究表明，粗糙度较高的铜箔会导致有效介电常数的增加，从而影响信号的相位响应。Rogers通过优化铜箔的表面处理工艺，尽可能降低这种影响，以提高高频电路的性能。

　　3. 铜箔与高频电路材料的结合

　　Rogers的高频电路材料通过精确控制铜箔的类型、厚度和表面粗糙度，实现了优异的电气性能和机械性能。例如，RO3003™和RO3006™层压板使用了电沉积铜箔，这些铜箔经过特殊处理，以确保在高频应用中的低损耗和高可靠性。而AD系列和CuClad®系列则提供了轧制铜箔的选项，以满足需要高机械强度的应用需求。

　　此外，Rogers还开发了LoPro®铜箔，这种铜箔通过反转处理技术，显著提高了铜箔与介电材料的粘附性，同时降低了高频信号传输中的损耗。LoPro®铜箔广泛应用于RO4000系列和RO4800系列高频层压板中，为高频电路设计提供了更高的性能和可靠性。

　　4. 铜箔在高频电路中的应用案例

　　Rogers的高频电路材料广泛应用于航空航天、国防、无线通信和汽车电子等领域。例如，在5G基站建设中，Rogers的RT/duroid® 6002和RO4350B™高频层压板因其低损耗和高可靠性而被广泛使用。这些材料使用了优化的电沉积铜箔，确保了高频信号的高效传输。在航空航天领域，Rogers的AD系列和CuClad®系列高频层压板因其优异的机械性能和可靠性而受到青睐。这些材料使用了轧制铜箔，以满足极端环境下的应用需求。

　　Rogers的高频电路材料能够满足不同应用场景的需求，为现代高频电子技术的发展提供了坚实的基础。在未来，随着5G通信、自动驾驶和物联网等新兴技术的快速发展，Rogers的高频电路材料将继续发挥重要作用，推动高频电子技术的不断创新和进步。
