Torex XC9220/XC9221降压型DC-DC电源模块

　　XC9220/XC9221系列是Torex公司生产的16V输入电压的降压型DC/DC控制器IC。以下是该系列产品的详细介绍：

　　一般描述

　　高效率：XC9220/XC9221系列IC能够实现高达3A输出电流的高效率稳定电源供应。

　　外部组件：只需一个晶体管、一个线圈、一个二极管和两个外部连接的电容器即可配置。

　　低ESR电容器：可以使用低等效串联电阻(ESR)的电容器，如陶瓷电容器，作为输出电容器。

　　参考电压：具有0.9V(±1.5%)的参考电压，通过外部连接的电阻器可以自由设置输出电压。

　　开关频率：内部开关频率为300kHz、500kHz和1.0MHz，可以使用较小的外部组件。

　　控制模式：XC9220系列采用PWM控制，而XC9221系列采用PWM/PFM模式，能够在轻负载时自动从PWM切换到PFM，实现高效率。

　　软启动时间：XC9220/XC9221A和C系列内部设置为4毫秒，XC9220/XC9221B和D系列可以外部设置。

　　UVLO功能：内置UVLO(欠压锁定)功能，当输入电压降至2.3V或更低时，外部P沟道驱动晶体管将被强制关闭。

　　应用领域

　　机顶盒

　　数字电视

　　DVD/硬盘录像机

　　智能手机/移动电话

　　笔记本电脑/平板电脑

　　产品特点

　　工作电压范围：2.8V至16.0V

　　输出电压外部设置范围：1.2V或更高(VFB=0.9V±1.5%)

　　输出电流：小于3.0A

　　振荡频率：300kHz、500kHz和1.0MHz

　　控制方法：PWM控制(XC9220)，PWM/PFM自动切换(XC9221)

　　软启动功能：4ms，内部设置(XC9220/XC9221A，500kHz)，外部设置(XC9220/XC9221B)

　　保护电路：集成保护(1.0ms)(XC9220/XC9221 A和B系列)，短路保护

　　低ESR：兼容陶瓷电容器

　　工作环境温度：-40℃至+85℃

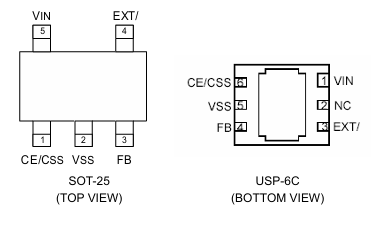

　　封装：符合欧盟RoHS标准，无铅

　　XC9220/XC9221系列DC/DC控制器IC以其高效率、灵活性和可靠性，适用于多种便携式和固定式电子设备，特别是在需要高效率和高电流输出的应用中表现出色。

Torex特瑞仕XCL系列PoL非隔离电源模块可用Cyntec电源模块进行替代，具体替代方案可咨询立维创展。
