DATEL SB22S3.3-15 1/16砖DC-DC转换器

发布时间：2024-12-23 09:13:55 浏览：1356

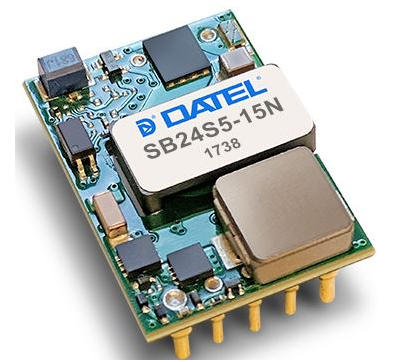

　　DATEL SB系列为开放式框架的1/16砖型DC-DC转换器，符合行业标准规格。这些转换器的输入电压范围宽广，提供9-36 VDC或18-75 VDC的输入电压，并提供紧密调节的输出电压。其高效能设计支持在**-40°C到+123°C**的宽工作环境温度范围内运行，具有轻微降额特性。

　　所有标准型号均具备2250V直流隔离，特定型号的隔离电压可高达2828V。标准功能包括：

　　远程开/关(正逻辑或负逻辑可选)

　　输入欠压保护(UVLO)和锁定功能

　　输出过压保护、过流保护和短路保护

　　输出电压微调

　　远程检测

　　具有迟滞特性的过温关断功能

　　主要特点

　　符合DOSA标准(尺寸、功能、适配性)

　　行业标准的1/16砖型封装

　　4:1输入电压范围(9-36 V或18-75 V)

　　无最低负载要求

　　工作温度范围广(-40°C到+123°C)

　　可承受100 V输入瞬态电压

　　固定频率运行

　　全面保护功能(OTP、OCP、OVP、UVLO及自动重启)

　　支持远程开关(正逻辑/负逻辑)和远程检测

　　输出电压调整范围±10%

　　板载输入差分LC滤波器

　　符合ROHS II指令2011/65/EU

　　符合UL94 V-0可燃性等级设计

　　符合REACH (EC) No 1907/2006

　　符合UL/CSA60950-1和TUV EN/IEC60950-1(二版认证中)

　　符合EN55022 Class B传导排放标准

　　典型应用

　　分布式电源架构

　　仪器仪表

　　数据和无线通信

　　服务器

　　“总线”转换器应用

　　型号参数：

MODEL NUMBER	NPUT VOLTAGE	OUTPUT VOLTAGE	OUTPUT CURRENT MAX	EFFICIENCY %	LOAD REGULATION	OPTIONS
SB22S3.3-15	9-36 VDC	3.3 VDC	15A	89	±0.1%	B.S,N,P,I
SB22S5-8	9-36 VDC	5VDC	8A	88	±0.1%	B,S,N,P,I
SB45S3.3-15	18-72 VDC	3.3 VDC	15A	89	±0.1%	B,S,N,P,I
SB45S5-10	18-72 VDC	5VDC	10A	89	±0.1%	B,S,N,P,I
SB45S5-8	18-75 VDC	5VDC	8A	87	±0.1%	B,S,N,P,I
SB45S12-4.2	18-72 VDC	12 VDC	4.2A	89	±0.1%	B,S,N,P,I
SB45S15-3	18-72 VDC	15VDC	3A	89	±0.1%	B,S,N,P,I

深圳市立维创展科技有限公司，优势提供DATEL产品渠道，欢迎咨询。
