CX11VSCSM1调谐叉石英晶体STATEK

　　Statek公司生产的 CX11V 调谐叉晶体是一款高性能的石英晶体谐振器，相关信息如下：

　　频率范围：32 kHz 至 240 kHz

　　封装类型：表面贴装石英晶体

　　设计：为高可靠性应用设计和制造的高性能调谐叉石英晶体谐振器

　　产品特点

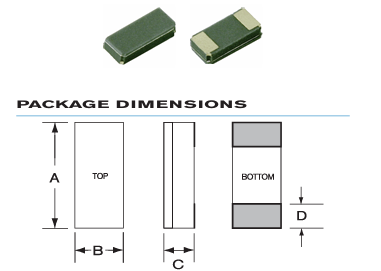

　　3.2 x 1.5 mm 密封陶瓷封装，带陶瓷盖

　　氦气不透的外壳

　　优秀的长期老化特性

　　广泛的工作温度范围

　　在美国设计和制造

　　应用领域

　　医疗：心脏节律管理、输液泵、糖尿病控制、神经刺激器、人工耳蜗

　　军事和航空：航空指示器和仪器、驾驶舱显示、数据通信、遥测

　　工业、计算机和通信：通信、发射器、脉冲发生器、跟踪信标

　　规格

Fundamental Frequency32.768 kHz50.0 kHz100.0 kHz
Motional  Resitance  R₁ (kQ)50 40 20
Motional Capacitance C1(fF)3.5 1.4 1.0
Quality Factor Q25,00055,00070,000
Shunt Capacitance Co(pF)1.0 0.8 0.8
Turnover Temperature To25℃20℃18℃
Calibration Tolerance2±100 ppm to ±30 ppm
Load CapacitanceCustomer specifed (9 pF standard)
Drive Level0.5μW MAX
Aging,First Year33 ppm MAX
Shock Survival5,000 g,0.3 ms,1/2 sine
Vibration Survival420 g,10-2,000 Hz swept sine
Operating Temperature Range⁵-10℃ to+70℃(Commercial)
40C to+85℃(Industrial)
-55℃ to +125°℃(Military)
Storage Temperature Range5-55°℃ to+125
Max Process Temperature260℃ for 20 seconds
Moisture Sensitivity Level(MSL)This component is hermetically sealed and is not moisture sensitive.

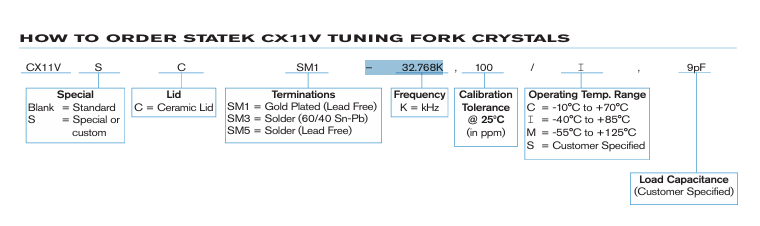

订购指南：

CX11VSCSM1调谐叉石英晶体STATEK 订购指南

　　这款晶体适用于需要高可靠性和稳定性的应用，如医疗设备、军事和航空设备以及工业通信设备。它的密封设计使其对湿度不敏感，增加了其在各种环境下的适用性。


相关推荐：

Statek高温高冲击引线振荡器

Statek小型石英晶体振荡器

Statek超小型表面贴装石英晶体频率10kHz~250MHz

Statek TS1/TS4温度传感器频率160~350kHz

更多Statek晶振相关产品信息可咨询立维创展。
