Nicomatic 222VL10M21L-0000-440045母端混合连接器90°PCB4.5mm

发布时间：2024-12-13 09:05:30     浏览：1826

Nicomatic 222VL10M21L-0000-440045母端混合连接器90°PCB4.5mm

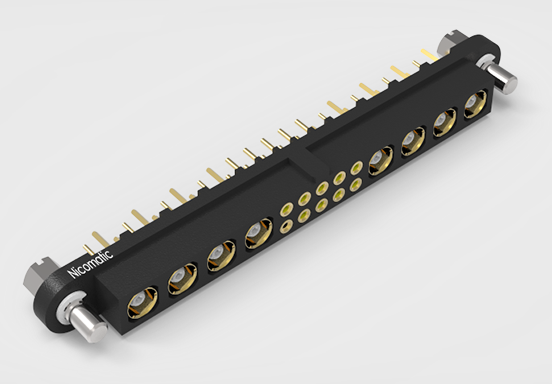

　　Nicomatic公司生产的222VL10M21L-0000-440045型号母端混合连接器，通过孔焊接在PCB上，以90°角度安装。母端电源接触点，设计为直角通孔类型，长度为4.5mm。具体规格信息如下：

　　连接器系列: 221系列。221系列具有2排连接器，提供4到60个信号接触点，带有锁定或齿条固定装置，支持同轴和电源接触点的混合布局。

　　类别: 母端连接器。

　　连接器类型: 混合型，包含信号和电源或同轴接触点。

　　端接方式: VL，通孔焊接在PCB上，90°，从外壳底部伸出4.5mm长度。

　　左端接触点数量: 10个。

　　固定硬件: M21L，带锁的六角螺钉，直角安装在PCB上(厚度：3.2mm)。

　　高功率高频(HPHF)左接触点: 0。

　　高功率高频(HPHF)右接触点: 0。

　　高功率高频(HPHF)左接触点类型: HP: 母端电源接触点，直角通孔类型，4.5mm长。

　　这款连接器适用于需要混合信号和电源连接的应用，特别是在需要高功率高频性能的场合。其设计允许在PCB上以90°角度安装，便于空间布局和连接。

Nicomatic是一家全球领先的微型连接器、复杂电缆组件和子系统集成商，专注于为高科技领域的复杂电子系统提供定制化的互连解决方案。公司总部位于法国，产品广泛应用于航空航天、医疗、工业自动化、汽车、能源和消费电子等多个行业，以其高可靠性、创新性和高性能的连接器产品而享有盛誉。深圳市立维创展科技有限公司优势代理销售Nicomatic连接器，更多型号及选型方案请咨询客服。
