Norsat ELMTBKU010-EF Ku波段卫星通信BUC

发布时间：2024-12-04 09:07:08 浏览：1788

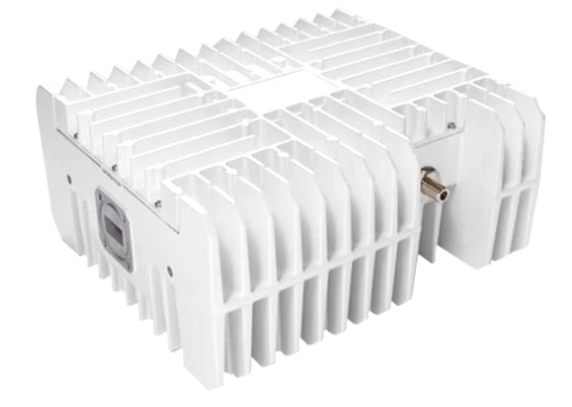

　　Norsat的ELMTBKU010-EF Ku波段BUC是一款高性能的卫星通信上行转换器，专为需要在Ku波段进行信号放大的应用设计。以下是该产品的关键特性和规格：

　　关键规格

　　波段：Ku波段，扩展型(Extended)

　　外部参考频率：10 MHz(正弦波)，-5至+5 dBm

　　输入频率范围：1950 - 1700 MHz

　　本振频率：112.80 GHz

　　输出频率范围：113.75 - 14.50 GHz

　　额定输出功率：10W

　　射频规格

　　增益平坦度：

　　- 超过54MHz：≤ 1.5 dB峰-峰值

　　- 全波段：≤ 4 dB峰-峰值

　　- 温度变化：≤ 4.0 dB峰-峰值

　　输入电压驻波比(VSWR)：最大2.0:1

　　线性增益：

　　- 最大：72 dB

　　- 最小：62 dB

　　- 典型：67 dB

　　输出1dB压缩点：最小39.5 dBm

　　输出饱和功率：最小40 dBm

　　带内杂散辐射：≤ -60 dBc

　　带外杂散辐射：≤ -50 dBc

　　输出电压驻波比(VSWR)：最大2.0:1

　　相位噪声：

　　- 100Hz偏移：最大-65 dBc/Hz

　　- 100kHz偏移：最大-95 dBc/Hz

　　- 10kHz偏移：最大-85 dBc/Hz

　　- 1kHz偏移：最大-75 dBc/Hz

　　电气规格

　　输入功率：通过IFL

　　功耗：最大100W

　　电源要求：+18至+24V直流电

　　接口规格

　　中频连接器：F型连接器

　　射频输出连接器：WR75G

　　环境规格

　　湿度：0 - 100% 凝结

　　防护等级：IP67

　　工作温度：-40至+60°C

　　存储温度：-40至+80°C

　　物理规格

　　附件：螺丝，垫圈

　　产品尺寸(长x宽x高)：220 x 194.2 x 103.5 mm

　　产品重量：4.5 kg

　　ELMTBKU010-EF Ku波段BUC以其高增益、低相位噪声和宽工作温度范围，适用于各种卫星通信和广播应用，特别是在需要高可靠性和稳定性的环境中。其IP67防护等级确保了在恶劣环境下的耐用性。
