C9394航空航天连接器Hypertronics

发布时间：2024-10-31 14:18:20     浏览：1591

　　Hypertronics C9394连接器是LRM(现场可更换模块)模块化系列，根据MIL-DTL-55302一般要求进行设计、制造、测试和交付，适用于民用、军用、航空航天应用，也可适应汽车、铁路等要求最苛刻的市场领域。以双曲面触头技术为基础，这一金属罩壳连接器系列的优势在于将高密度技术与轻质设计相融合，确保高抗冲击抗震动性能(没有微中断)，消除磨耗，因而降低了磨损率，有助于避免系统发生故障停工。

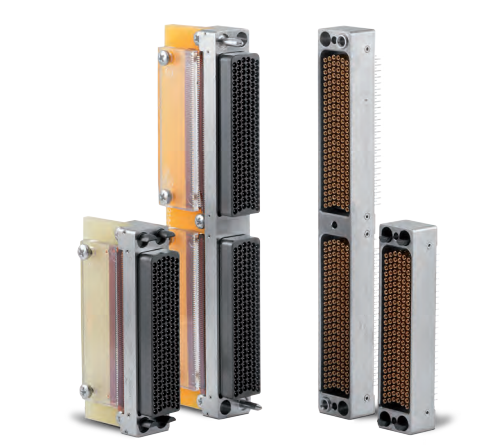

C9394航空航天连接器Hypertronics

　　配置：

　　排数/路数：6

　　间距：1.905人字形花纹

　　触头位置：150, 200, 300, 450

　　触头终端：直通穿板焊接、SMT

　　标称电流：4 A

　　标称针脚直径：0.6

　　资质鉴定：MIL-DTL-55302

　　特点：

　　人字花纹6排触头配置

　　每排中的触头中心间隔间距为1.905 mm，排间间距为1.905 mm

　　标称针脚直径为0.6 mm的触头尺寸;150、200、300、450和198 +(30个同轴)个触头位置

　　浸焊和SMT焊接触头端接类型

　　采用金属外壳，模块化设计，抗冲击和抗震性强(无微中断，测试时长：2纳秒)

　　符合MIL-DTL-55302一般要求

　　材质与终饰：

　　主体：GST-40F PPS类材料

　　针脚触头：铜合金

　　插座触头：铜合金、铍铜合金

　　SMT终端：柔性电路

　　五金：GPT-30 PPS类材料

　　罩壳：铝合金

部分型号：


　　C9394/17058

　　C9394/16506

　　C9394/16922

　　C9394/17135

　　C9394/16980

　　C9394/16505

　　C9394/16929

　　C9394/16912

　　C9394/18039

　　C9394/16678

　　C9394/18040

　　C9394/18041

　　C9394/18042

　　C9394/16677

　　C9394/17075

　　C9394/17076

　　C9394/18648

　　C9394/18649

　　C9394/18650

深圳市立维创展科技有限公司授权代理销售Hypertronics连接器产品， Hypertronics连接器面向高可靠性市场，以其独有的Hypertac双曲面连接专利技术，为连接器产品提供性能优异的可靠连接。Hypertronics产品主要为全球军用、航空航天、医疗、舰载领域服务，欢迎咨询。
