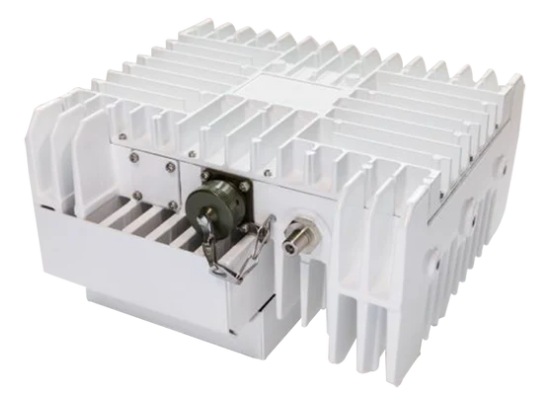

Norsat ELMTBC050HT-SF-D C波段BUC
发布时间:2024-10-17 10:07:38 浏览:802
Norsat ELMTBC050HT-SF-D C波段BUC的详细参数如下:
1. 输出频率
输出频率:5.850 6.425 GHz
额定输出功率:50W
内部参考:是
2. 射频规格
增益平坦度(54 MHz内):1.5 dB
全频带增益平坦度:4 dB
温度增益平坦度:4 dB
输入VSWR:最大2:1
典型线性增益:73 dB
P1dB输出:+47 dBm(最小值,温度变化下)
带内杂散输出:-60 dBc
带外杂散输出:-50 dBc
输出VSWR:最大2:1
相位噪声100 Hz偏置:最大-65 dBc/Hz
相位噪声1 kHz偏置:最大-75 dBc/Hz
3. 电气规格
最大电流消耗:290W DC
电源需求:+36到+60V DC
4. 接口规格
频率感应:非反转
IF连接器:F型连接器
无M&C功能
5. 环境规格
湿度:最高100%
防护等级:IP54
工作温度:-40°C到+60°C
存储温度:-40°C到+75°C
6. 物理规格
内部功能:当本振未锁定时,锁定探测器关闭发射
产品尺寸:220 x 195 x 138 mm
产品重量:6.0 kg
这个BUC适用于C波段的通信,具有高功率输出,适合在各种恶劣环境下使用,特别适合户外卫星通信设备的部署。
