MYMGC1R83BFPF2RV非隔离式DC-DC电源模块Murata村田

发布时间：2024-09-04 09:06:16     浏览：1479

　　MYMGC1R83BFPF2RV是Murata村田公司生产的一款微型MonoBK™非隔离式DC-DC电源模块，也被称为“Mono Block”。这款模块专为嵌入式应用设计，特别适用于非隔离负载点(POL)DC-DC电源转换器。其小巧的外形尺寸仅为11.9 x 15.0 x 2.4毫米，非常适合空间受限的应用场景。

　　该模块的应用领域广泛，包括为FPGA/CPU、数据通信/电信系统、分布式总线架构(DBA)、可编程逻辑和混合电压系统供电。它基于固定频率同步降压转换器开关拓扑，具有高功率转换效率，并配备了on/Off控制和Power Good信号输出。此外，该模块还包括欠压锁定(UVLO)、输出短路保护和过流保护等功能。

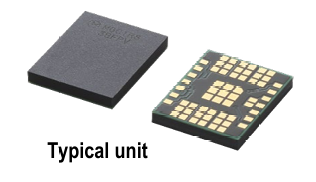

MYMGC1R83BFPF2RV非隔离式DC-DC电源模块Murata村田

　　MYMGC1R83BFPF2RV的主要技术参数如下：

　　- 最大输出电流(Iout)：3.2A

　　- 输入电压范围(Vin)：3.3V至5.5V

　　- 典型输入电压(Vin typ)：5V

　　- 输出电压(Vout)：0.85V

　　- 输出数：4个

　　- 效率：82%

　　- 开关频率：2000kHz

　　- 尺寸：11.9mm(宽)x 15.0mm(长)x 2.4mm(高)

　　- 工作温度范围：-40℃至85℃

　　- 电路拓扑：Buck(降压)

　　- 封装：SMD

型号：

PART    NUMBER0UTPUTINPUTEficiency
[%]		PACKAGE
Vout
[Vdc]		out
A(max.)]		 Power
   [W		R/N(typ.
[%of Vout]		Regulation(max.Vin(typ.
[Vdc]		Range
[Vdc]		in no load
[mA]		lin fuilload
[A]		[mm]
Line[%Load[%]
MYMGC1R83BFPF2RV0.85 3.2 2.72 1 ±1.0±1.05 3.3-5.5127 2.3 81 11.9x15.0x2.4
0.85 0.5 0.43 1 ±1.0±1.0
1.2 0.5 0.60 1 ±1.0±1.0
1.8 1.5 2.70 1 ±1.0±1.0
MYMGC1R83BFPF2RVD0.85 3.2 2.72 1 ±1.0±1.05 3.3-5.5127 2.3 81 11.9x15.0x2.4
0.85 0.5 0.43 1 ±1.0±1.0
1.2 0.5 0.60
±1.0±1.0
1.8 1.5 2.70 1 ±1.0±1.0

　　此外，该模块还提供了四个不同的输出电压，分别是0.85V、0.85V、1.2V和1.8V，每个输出都有其对应的电流和电压调整率。模块还具备快速负载变化响应、过流保护、热保护、使能控制、Power Good信号和I2C功能等特性。Murata还进行了高可靠性/热冲击测试，确保模块在-40℃至+125℃的温度范围内能够承受700次循环。

注：Murata村田DC/DC电源模块型号产品可用Cyntec电源模块进行替代，具体替代方案可咨询立维创展。

相关推荐：

Murata村田非隔离电源模块替代方案

用于PoE的隔离式DC-DC转换器

更多Murata村田相关产品信息可咨询立维创展。
