LE-062超小型细线压力传感器Kulite

发布时间：2024-08-20 10:33:51 浏览：1665

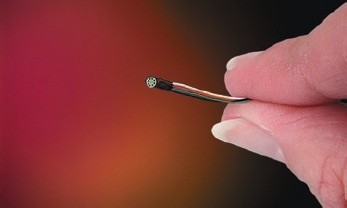

　　LE-062超小型细线压力传感器是由Kulite公司生产的一款高性能压力传感器。这款传感器属于LE-062系列，该系列展示了Kulite在提供适合定制套件的压力传感器方面的能力。LE-062传感器可以被集成到各种测试物品中，如风扇叶片、发动机喷嘴等，其特点包括小巧的尺寸、高固有频率、对振动和冲击的强抵抗力以及宽广的工作温度范围。

　　主要特征：

　　耐高温能力：-65°F至+450°F(-55°C至+235°C)

　　出色的静态和动态性能

　　高固有频率

　　硅上硅集成传感器 VIS®

　　工作温度范围：-65°F至+450°F(-55°C至+235°C)仅限传感器

　　补偿温度范围：80°F至+450°F(25°C至+235°C)仅传感器

　　热零移：±1% FS/100°F(类型)

　　热敏度位移：±1% /100°F(类型)

　　线性振动：20g峰值，正弦10至2000赫兹

　　机械冲击：20g半正弦波11毫秒持续时间

　　电气连接：4引线36 AWG 36英寸长

　　重量：0.2g(Nom.)不包括模块和引线

　　压力传感原理：全主动四臂惠斯通电桥介电隔离硅对硅

　　超压：2倍额定压力

　　破裂压力：额定压力的3倍

　　压力介质：所有不导电、无腐蚀性液体或气体

　　额定电励磁：10vdc

　　最大电励磁：12 VDC

　　输入阻抗：1000 Ohms(最小)

　　输出阻抗：1000 Ohms(Nom)

　　满量程输出(FSO)：100 mV(Nom.)

　　剩余不平衡：±5mv(类型)

　　综合非线性、迟滞：±0.1% FSO BFSL(典型)，±0.5% FSO(最大值)

INPUT	Pressure Range	0.35 0.7 1 5 10 15	1.7 3.5 7 25 50 100	17 250	35 500	70 BAR 1000 PS
	Operational Mode	Absolute,Gage,Differentia	Absolute,Gage,Sealed Gage,Differential	Absolute,Sealed Gage
	Over Pressure	2 Times Rated Pressure
	Burst Pressure	3 Times Rated Pressure
	Pressure Media	All Nonconductive,Noncorrosive Liquids or Gases
	Rated Electrical Excitation	10 VDC
	Maximum Electrical Excitation	12 VDC
	Input Impedance	1000 Ohms (Min.)
OUTPUT	Output Impedance	1000 Ohms (Nom.)
	Full Scale Output(FSO)	100 mV(Nom.)
	Residual Unbalance	±5 mV(Typ.)
	Combined Non-Linearity,Hysteresis and Repeatability	±0.1%FSOBFSL(Typ.),±0.5%FSO (Max.)
	Resolution	Infinitesimal
	Natural Frequency of Sensor Without Screen (KHz)(Typ.)	150 175 200 240 300 380 550 700 1000
	Acceleration Sensitivity %FS/g Perpendicular	1.5x10 1.0x104 6.5x104 5.0x10 3.0x10 1.5x104 1.0x104 6.0x10 4.5x105
	InsulationResistance	100 Megohm Min.@50 VDC
ENVIRONMENTAL	Operating Temperature Range	-65F to +450°F(-55℃ to +235℃)Sensor Only
	Compensated Temperature Range	80°F to +450°F (25°C to +235°℃)Sensor Only
	ThermalZero Shift	±1%FS/100°F(Typ.)
	Thermal Sensitivity Shift	±1%/100°F (Typ.)
	Linear Vibration	20g Peak,Sine 10 to 2000 Hz
	Mechanical Shock	20g Half Sine Wave 11 msec.Duration
PHYSICAL	Electrical Connection	4 Leads 36 AWG 36"Long
	Weight	.2 Gram(Nom.)Excluding Module and Leads
	Pressure Sensing Principle	Fully Active Four Arm Wheatstone Bridge Dielectrically Isolated Silicon on Silicon

　　LE-062传感器的设计使其非常适合在极端环境下进行精确的压力测量，同时保持高度的可靠性和稳定性。
