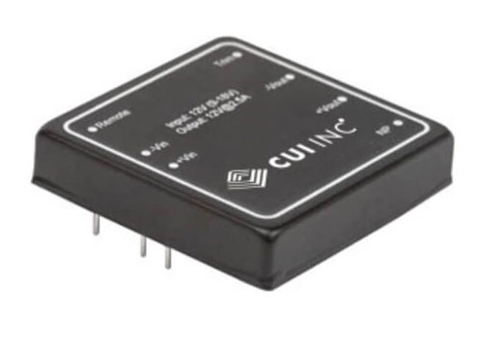

PDQ30-Q24-S3-D隔离式DC-DC转换器CUI

发布时间：2024-08-19 09:22:43     浏览：740

　　PDQ30-Q24-S3-D是一款30W的隔离式DC-DC转换器，由CUI公司生产。这款转换器采用了行业标准的1英寸x 1英寸(25mmx 25mm)封装，这种封装尺寸小巧，适合空间受限的应用场景。PDQ30-D系列转换器具有4:1的宽输入电压范围，这意味着它们可以适应多种不同的输入电压，从而提高了其灵活性和适用性。

PDQ30-Q24-S3-D隔离式DC-DC转换器CUI

　　该转换器提供单路或双路稳压输出，能够满足不同电路设计的需求。其能效高达90%，这在DC-DC转换器中属于较高的水平，有助于减少能源浪费和热量产生。转换器的外壳采用五面屏蔽设计，有助于减少电磁干扰(EMI)，提高系统的稳定性和可靠性。

　　PDQ30-D系列支持远程开/关控制功能，用户可以通过外部信号来控制转换器的启动和关闭，这在自动化系统中尤为有用。此外，转换器还具备输出微调功能，允许用户根据具体应用调整输出电压，以达到最佳性能。

　　该转换器的工作温度范围非常广泛，从-40°C到+105°C，这使得它能够在极端环境条件下稳定运行，适用于对流冷却设备。转换器还集成了多种保护功能，包括过流保护、过热保护、过压保护和短路保护，这些保护措施确保了转换器在异常情况下能够安全地关闭，防止损坏。

　　PDQ30-D系列的目标应用非常广泛，包括微控制器、数据通信、电信、远程传感系统和便携式电器等。其符合的安全标准为62368，尺寸为1英寸x 1英寸x 0.4英寸(25.4mmx 25.4mmx 10.16mm)，这种紧凑的设计使得它非常适合集成到各种电子设备中。

型号：

MODELinput
voltage		output
voltage
(Vdc)		output
current		output
power
max
(W)		  ripple
&noise¹
    max
  (mVp-p)		efficiency
    typ
    (%)
     typ
  (Vdc)		range
(Vdc)		    min
    (A)		max
(A)
PDQ30-Q24-S3-D24 9~363.3    0 7.5 24.75     75 88
PDQ30-Q24-S5-D24 9~365    0 6.0 30     75 90
PDQ30-Q24-S12-D24 9~3612    0 2.5 30     100 89
PDQ30-Q24-S15-D24 9~3615    0 2.0 30     100 89
PDQ30-Q24-D12-D24 9~36±12   0 ±1.2530     100 88
PDQ30-Q24-D15-D24 9~36±15   0 ±1.030     100 88
PDQ30-Q48-S3-D³48 18~753.3    0 7.5 24.75     75 88
PDQ30-Q48-S5-D³48 18~755    0 6.0 30     75 90
PDQ30-Q48-S12-D³48 18~7512    0 2.5 30     100 89
PDQ30-Q48-S15-D³48 18~7515    0 2.0 30     100 89
PDQ30-Q48-D12-D³24 18~75±12   0 ±1.2530     100 88
PDQ30-Q48-D15-D³48 18~75±15   0 ±1.030     100 89

CUI是美国BEL旗下公司，主要提供AC-DC和DC-DC电源模块产品。深圳立维创展科技有限公司代理销售CUI品牌产品，欢迎咨询。
