QT3075SXM-53.000MHz温度补偿晶振(TCXO)Q-Tech

发布时间：2024-07-04 09:26:53     浏览：442

QT3075SXM-53.000MHz温度补偿晶振(TCXO)Q-Tech

　　QT3075SXM-53.000MHz是一款高性能的温度补偿晶振(TCXO)，由Q-Tech公司生产。这款晶振采用了先进的模拟技术，具有低相位噪声、低抖动和严格的温度稳定性，非常适合用于对时钟信号精度要求极高的应用场合。

ParametersQTCT570XCQTCT570XS
Output frequency range(Fo)5.000000MHz—52.000000MHz
LogicHCMOsClipped Sine
Supply voltage (Vdd)2.8Vde,3.3Vdo±5%
Supply current(Idd)6.0mA3.5mA
VCO Option(Tuning Range)See Part Number on Page l
Operating temperature (Topr)See Part Number on Page 1
Storage temperature (Tsto)-40℃ to+85℃
Duty Cycle45/55%NA
Rise andFall times4nsN/A
Start-up time(Tstup)2ms max
Output voltage (Voh/Vol)0.9Vdd min./0.1Vdd maxVop-p=0.8V
Output Load15pF max10k 10pF
Control Voltage to reach Pull Range0.5Vmin
1.5V  typ
2.5V  max.
Control Voltage Impedance100kQ min
Phase Noisetyp.at 12.8MHz
10Hz
100Hz
1kHz
10kHz
100kHz		-98 dBc/Hz
-129  dBc/Hz
-145  dBc/Hz
-153  dBc/Hz
-156  dBc/Hz		-96 dBc/Hz
-122.dBc/Hz
-140  dBc/Hz
-148  dBc/Hz
-153  dBc/Hz
Frequency Tolerance (Ftol)at 25℃±2.0ppm
PowerSupplyStability±5%(Fpwr)±0.2ppm
Load Stability ±10%(Fload)±0.2ppm
Aging±1.0ppm lst year

　　特性

　　AT-Cut晶体：采用AT切割晶体，确保了高精度和稳定性。

　　低总谐波失真：减少了信号失真，提高了信号质量。

　　低相位噪声和抖动：相位噪声低至-155 dBc/Hz @ 80MHz，抖动小，适合高速数据传输和精密时钟应用。

　　所有金属和密封包装：确保了产品的耐用性和可靠性。

　　符合RoHS标准：环保无铅，满足国际环保要求。

　　应用

　　通信系统：满足现代通信系统对高精度时钟信号的需求。

　　军用时钟应用：广泛应用于军事领域，如导航、雷达等。

　　控制和测量：在精密控制和测量系统中作为关键组件。

　　信号处理：在信号处理系统中提供精确的时钟信号。

　　包装选项

　　标准包装：黑色泡沫包装，保护产品在运输过程中不受损害。

　　防静电塑料管：可选配，进一步保护敏感元件免受静电损害。

　　外形尺寸：约20.7 x 13.06 x 7.50mm，紧凑的设计便于集成到各种设备中。

　　市场：主要面向军事和航空电子设备市场，这些领域对设备的可靠性和精度有极高要求。

　　设备类型：属于TCXO系列，是一种温度补偿晶体振荡器。

　　逻辑类型： HCMOS逻辑类型，提供高速、低功耗的数字信号输出。

　　电源电压：3.3至5Vdc，适用于多种电源配置。

　　包装类型：双列直插式(DIP-8)4针，便于安装和替换。

　　稳定性： ±1ppm至±3ppm，提供了极高的频率稳定性。

　　相位噪声： -155 dBc/Hz @ 80MHz，表明了其在高频应用中的优异性能。

　　QT3075SXM-53.000MHz TCXO是一款适用于高要求环境的高精度时钟源，无论是在军事、航空还是其他需要高精度时钟信号的领域，都是一个理想的选择。

深圳市立维创展科技有限公司授权代理销售Q-TECH产品，备件现货，欢迎与业界同行合作。

上一篇: XCA204A0K1MR降压DC-DC电源模块TOREX

下一篇: SN74ALVTH16245DL电平转换收发器TI 现货供应

推荐资讯

  • PL476X非连续高压反激式变压器INRCORE
    PL476X非连续高压反激式变压器INRCORE 2024-01-10 09:34:35

    INRCORE推出了新款PL476X非连续高压反激式变压器。这款变压器与AnalogDevices的LT8304-1微功耗隔离式反激式转换器完美兼容，非常适用于汽车、医疗、工业和电信等应用中的隔离式电源。INRCORE的新款反激式变压器具有出色的性能，能在-55ºC至+125ºC的工作温度下正常运行，并可承受高达15V的电压。同时，该变压器采用微型封装设计，考虑了兼容性因素，适用于各种设计需求。

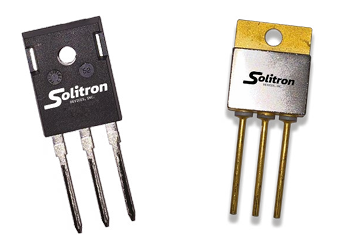

  • Solitron Devices SMF182 500V N沟道功率MOSFET
