CY7C374I-66AC复杂可编程逻辑器件CPLD

发布时间：2024-05-29 09:10:15 浏览：3207

　　CY7C374I-66AC是由Cypress半导体公司(现已被Infineon英飞凌收购)制造的一款复杂可编程逻辑器件(CPLD)。它属于UltraLogic™ 128宏单元闪存CPLD系列，具有128个宏单元，分布在八个逻辑块中，并提供64个I/O引脚。该器件具有以下几个显著特点：

　　- 高速性能：支持高达125 MHz的最大频率，具有快速的传播延迟(tPD)、最小设置时间(tS)和最大时钟到输出时间(tCO)。

　　- 可编程性：通过JTAG接口支持在系统内重新编程(ISR)，允许电可擦除，便于设计修改和调试。

　　- 总线保持功能：所有I/O引脚和专用输入引脚都具备总线保持功能，保证数据完整性。

　　- PCI兼容性：完全符合PCI标准，适用于PCI总线系统。

　　- 供电电压：支持3.3V或5.0V的I/O操作。

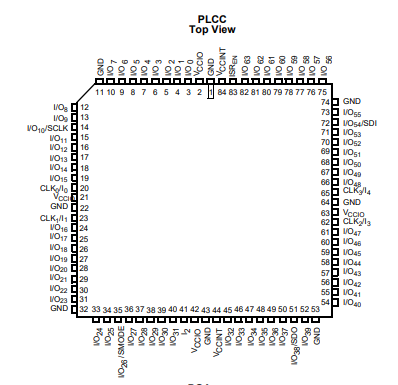

　　- 封装选项：提供多种封装方式，包括84引脚PLCC、84引脚CLCC和100引脚TQFP封装。

　　-兼容性：与CY7C373i引脚兼容，便于替换和升级。

　　此外，CY7C374I还具有专用输入引脚，包括五个输入和四个时钟引脚，以及电可擦除和在系统可编程的特性，这些功能使其适用于多种应用场景，如通信设备、工业控制系统、消费类电子产品等。

	7C374i-125	7C374i-100	7C374i-83	7C7374iL-83	7C374i-66	7C374iL-66	Unit
Maximum Propagation Delayll,tpp	10	12	15	15	20	20	ns
Minimum Set-up,ts	5.5	6	8	8	10	10	ns
Maximum Clock to Output,tco	6.5	7	8	8	10	10	ns
Typical Supply Current,Icc	125	125	125	75	125	75	mA
