233-290 SuperNine多端口射频圆形连接器Glenair

发布时间：2024-05-23 09:52:42 浏览：2026

　　233-290 SuperNine多端口射频圆形连接器是由Glenair公司生产的一种高性能连接器，专为满足军事和工业应用中对射频连接的高要求而设计。以下是该连接器的主要特点和规格：

　　1. 触点数量与尺寸：该连接器提供1至29个触点选项，触点尺寸可选8、12或16。这些触点是射频触点，需要单独购买，型号分别为#8 BMB、#12 SMPM或#16 SMPS。

　　2. 外壳材料：连接器的外壳采用坚固的铝或不锈钢材料制成，确保了连接器的耐用性和可靠性。

　　3. 环境防护：连接器配备了氟硅胶索环，这是一种高级密封材料，能够有效保护连接器免受恶劣环境的影响，如水分、灰尘和其他污染物。

　　4. EMI保护：插头部分采用了铜合金接地弹簧，这种设计有助于提供电磁干扰(EMI)保护，确保信号传输的清晰和稳定。

　　5. 触点布局：连接器提供15种不同的MIL-STD-1560布局，用户可以根据自己的需求选择最合适的布局。

　　6. 外壳尺寸：有8种不同的外壳尺寸可供选择，以适应不同的安装和使用场景。

　　7. 接口设计：连接器具有scoop-proof接口设计，这种设计可以防止插头在连接时意外损坏触点。

　　8. 排污管理：插头上的排污管理功能有助于保持连接器的清洁，防止污染物积聚。

　　9. 后释放接触：连接器设计有后释放接触机制，这有助于确保连接和断开过程中的稳定性和安全性。

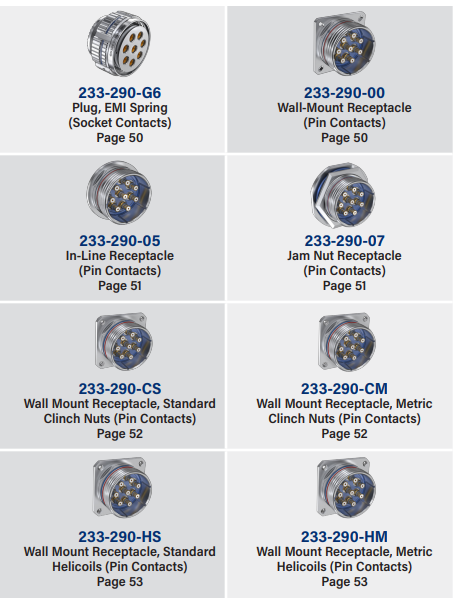

产品型号：

　　233-290-G6 插头，EMI 弹簧(插座触点)

　　233-290-05 直插式插座(针触点)

　　233-290-CS　壁挂式插座，标准铆接螺母(引脚触点)

　　233-290-HS 壁挂式插座，标准螺旋油(引脚触点)

　　233-290-00 壁挂式插座(引脚触点)

　　233-290-07　锁紧螺母插座(针触点)

　　233-290-CM 壁挂式插座，公制铆接螺母(引脚触点)

　　233-290-HM 壁挂式插座，公制螺旋油(引脚触点)

233-290 SuperNine多端口射频圆形连接器Glenair

　　总结：233-290 SuperNine多端口射频圆形连接器是一款高性能、高可靠性的连接器，适用于需要高密度射频连接的应用，如军事通信、航空电子和其他工业领域。其坚固的外壳、环境防护、EMI保护和多种触点布局选项使其成为市场上的一个优秀选择。

更多Glenair连接器相关产品信息可咨询立维创展。
