Focus Microwaves C2607基频调谐器0.7-26.5GHz

发布时间：2024-05-11 09:20:01     浏览：774

　　C2607调谐器是Focus Microwaves推出的新一代基本系列中的一款电子机械调谐器。这款调谐器专为高频晶圆测量而设计，其低矮的外形使其能够放置在晶圆周边，并实现探头尖端与调谐器之间的直接连接，从而消除了设备与被测物之间的所有可能插入损耗。

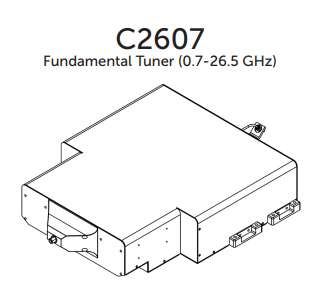

Focus Microwaves C2607基频调谐器0.7-26.5GHz

　　C2607调谐器在0.7到26.5GHz的频率范围内工作，具备出色的性能指标。它提供了极低的插入损耗和优良的电压驻波比(VSWR)，以及高达10:1/15:1的最小/典型VSWR值。此外，该调谐器还具有高达51W的最大功率处理能力，并表现出-40dB(min)和-50dB(typical)的重复性。尽管具备如此出色的性能，但其重量(19.0)和尺寸(16.229)都得到了显著的降低，使得工程师能够在保持最佳调谐范围的同时，减少其在系统中的占用空间。

　　连接方面，C2607调谐器提供了2.92mm和3.5mm的连接器类型选择，适应不同的应用需求。在调谐器设计方面，其创新的设计使得工程师能够实现最优的调谐范围，同时保持紧凑的外形和轻量。

ModelFreg.Range
GHz)		Connector TypeVSWR
(min/typical		Maximum Power*
W.CW		Repeatabllity
min,dB7 typical,dB		Weight
(bs)		Length
(in)
C26070.7 -26.52.92 mm,3.5 mm>10-1/15-151-40/-5019.016.229

相关推荐：

Focus Microwaves晶圆上三角调谐器

更多Focus Microwaves 相关产品信息可咨询立维创展。
