Broadcom SAS4x24扩展器IC

发布时间:2024-05-08 09:09:21     浏览:532

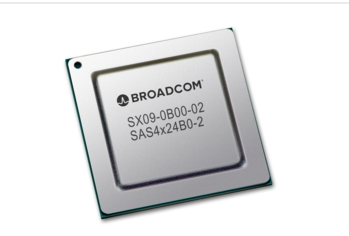

Broadcom SAS4x24扩展器IC

  Broadcom SAS4x24 扩展器IC是一款高性能的SAS/SATA扩展器芯片,具有以下主要特点和应用:

  1.SAS/SATA 支持:支持多种速率的SAS和SATA设备,包括6G、12G、24G SAS和6Gb/s SATA,提供高设备吞吐量;

  2.DataBolt2 技术:通过DataBolt2技术,实现对低速硬盘带宽的聚合,提升整体性能;

  3.硬件安全启动:在产品整个生命周期内维护指定的信任根,保证系统运行的安全性;

  4.PHY和T-10 分区:支持跨255个区域的PHY和T-10分区,同时支持任意端口镜像、扩频时钟和增强的多用途GPIO架构;

  5.DataBolt2 带宽优化器:支持40个端口,可将运行在6Gb/s或12Gb/s的终端设备双向数据缓冲,并降低延迟提高性能,适用于混合控制器拓扑中;

  6.高密度存储框:通过24个任意到任意PHY边缘扩展,实现更高的机箱容量,适用于高密度存储场景;

  7.SPL-4 Fairness:提升级联拓扑中系统性能的一致性,保证数据传输的公平性;

  8.应用领域:适用于SAS/SATA硬盘框、外部RAID子系统、JBOD架构、服务器背板、扩展板插件主要功能等多种场景。

Description  Part Number
SAS4x48SX06-0B0O-02
SAS4x40SX07-0B0O-02
SAS4x32SX08-0B0O-02
SAS4x24SX09-0B00-02


SAS4x48,SAS4x40,SAS4x32,SAS4x24Expander Technical Specifications
Feature                                                Description
SEPArm Cortex R4600 MHz
Internal Memory4  MB  SRAM
SAS Ports24,324,048
Data Transfer Rates6G,12G,24G SAS,and 6Gb/s SATA
DataBolt2 Bandwidth OptimizerUp to 40 ports(Avago IP)
SSC(Spread Spectrum Clocking)Yes
Port MirroringYes(Avago IP
Direct &Subtracting Routing MethodsYes
Route Table Entries2048
PHY-based Zoning,T-10 ZoningYes
T-10 Optical SupportYes
A/D Converte4 (12-bit analog inputs)
Pulse Width Modulator2
Ethernet Interface10/100/1000
External Memory Interfaces8/16-bit parallel NOR Flash with five chip selects SRAM,NV SRAM
Serial SPI with up to five chip selects
Security FeaturesTRNG/Hash and HMAC Generator/Secret Root Key/Hardware Secure Boot
?C Interfaces(max)8,SMB compliant
SGPIO Interface(max)4,SFF-8485
UART Interface(max)2,16550 compatible
LED(max)36
GPIO(max)36
PackageFPB4NGS(27  mm  x27  mm)

深圳市立维创展科技有限公司,优势渠道分销Broadcom产品,价格和现货资源优势明显,欢迎咨询。

推荐资讯

  • PmT-NSN-225-400MHz UHF放大器Princeton Microwave
    PmT-NSN-225-400MHz UHF放大器Princeton Microwave 2024-07-22 10:15:45

    PmT-NSN-225-400MHz UHF放大器是一款高性能放大器,专为225-400MHz频率范围设计,适用于无线通信和雷达系统。主要特点包括低噪声系数、密封模块设计、宽带性能、优异的单位可重复性和宽工作温度范围(-50°C到100°C)。典型电气规格包括225-400 MHz频率、+28.0V集电极供电、+5.1 V偏置供电、1.0Amp集电极供电电流、30-42 dB功率增益、<7dB增益变化、> +34 dBm 1 dB增益压缩、>87 %上调制、<-80 dBc杂散、3:1 Max输入VSWR、-25°C到70°C工作温度和-55°C到125°C存储温度。应用领域包括无线通信系统、雷达系统、卫星通信、广播电视等,其优异性能和可靠性使其成为这些应用中的理想选择。

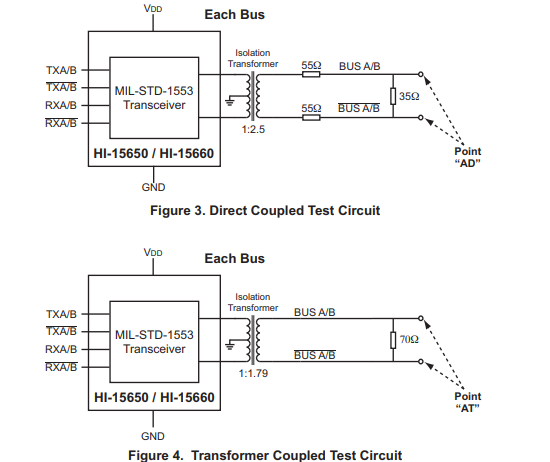

  • HI-15650和HI-15660双收发器HOLT
