DS90CR285发送器和DS90CR286接收器TI
发布时间:2024-04-24 09:08:51 浏览:55
DS90CR285和DS90CR286是一对用于数据传输的芯片组,其主要功能是将28位的LVCMOS/LVTTL数据转换为4个LVDS(低压差分信号)数据流,并在接收端将这些LVDS数据流重新转换回28位的LVCMOS/LVTTL数据。这对芯片组的工作原理如下:
- DS90CR285发送器:它接收28位的LVCMOS/LVTTL数据,并将其转换为4个LVDS数据流。在数据传输过程中,它利用一个LVDS链路与数据流进行同步,并且使用一个发送时钟对28位输入数据进行采样和传输。
- DS90CR286接收器:它接收来自DS90CR285发送器的LVDS数据流,并将其转换回原始的28位LVCMOS/LVTTL数据。接收端的工作类似于发送端,但是逆过程。
这对芯片组的特点和优势包括:
- 高达231兆字节/秒的带宽和高达1.848 Gbps的数据吞吐量,使其适用于需要高速数据传输的应用场景。
- 采用+3.3V单电源供电,省电模式功耗低于0.5mW,具有较低的功耗。
- 支持多种信号组合,如7个4位半字节或3个9位数据和1个控件。
- 窄总线设计减小了电缆尺寸,节省了系统成本并降低了连接器的物理尺寸。
- DS90CR285发送器的LVDS器件具有290mV的摆幅,有利于降低电磁干扰(EMI)。
- 兼容TIA/EIA-644 LVDS标准,保证了与其他LVDS设备的兼容性。
- ESD额定值高于7kV,具有良好的静电放电保护性能。
- 适用于工作温度范围广泛,从-40°C至+85°C,可以满足多种环境条件下的应用需求。

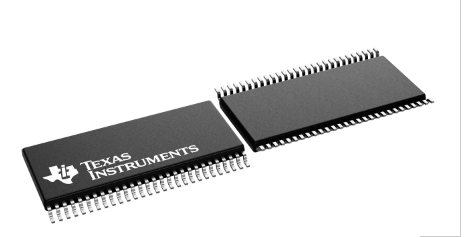

- 芯片组采用扁平56引脚TSSOP封装,便于PCB设计和集成。
Orderable Device | Status Package Type Package Pins Package (1) Drawing Qty | Eco Plan (2) | Lead finish Ball material (8) | MSL Peak Temp Op Temp (C) (3) | Device Marking (4/5 |
DS90CR285MTD | LIFEBUY TSSOP DGG 56 34 | Non-RoHS& Non-Green | Call Tl | Call Tl 40 to 85 | DS90CR285MTD >B |
DS90CR285MTD/NOPB | ACTIVE TSSOP DGG 56 34 | RoHS &Green | SN | Level-2-260C-1 VEAR40 to 85 | DS90CR285MTD >B |
DS90CR285MTDX/NOPB | ACTVE TSSOP DGG 56 1000 | RoHS &Green | SN | Level-2-260C-1 YEAR 40 to 85 | DS90CR285MTD >B |
DS90CR286MTD | LIFEBUY TSSOP DGG 56 34 | Non-RoHS &Green | Call Tl | Level-2-235C-1 YEAR | DS90CR286MTD >B |
DS90CR286MTD/NOPB | NRND TSSOP DGG 56 34 | RoHS &Green | SN | Level-2-260C-1 YEAR | DS90CR286MTD >B |
DS90CR286MTDX/NOPB | NRND TSSOP DGG 56 1000 | RoHS &Green | SN | Level-2-260C-1 YEAR | DS90CR286MTD >B |
