Teledyne SP Devices 12位数字化仪ADQ36

发布时间：2024-03-19 11:14:39     浏览：1126

Teledyne SP Devices ADQ36具备灵活的软件可选配置，支持双通道和四通道模式，采样速率分别为5 GSPS和2.5 GSPS，轻松满足各类信号采样需求。其可编程直流失调功能，使得ADQ36成为单极性信号采样的优选方案。板上集成的Xilinx Kintex Ultrascale KU115 FPGA为实时数字信号处理(DSP)提供了丰富的资源，为定制应用提供了无限可能。此外，ADQ36支持高达7 GB/s的点对点流传输至主机PC或图形处理单元(GPU)，大幅提升了数据处理效率。

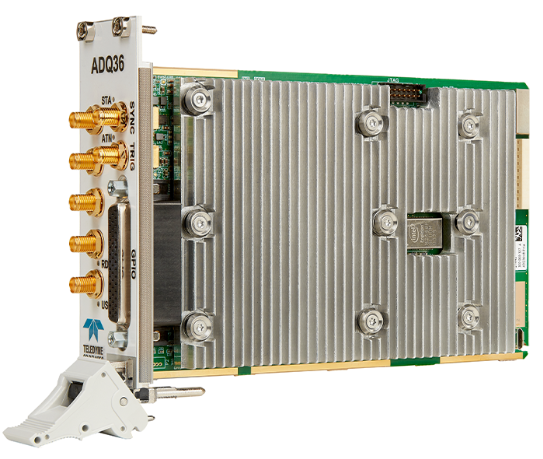

Teledyne SP Devices 12位数字化仪ADQ36

其出色特征如下：

12位垂直分辨率，确保采样精度。

最高可达5 GSPS的采样率，满足高速信号捕获需求。

软件可选配置，支持4个2.5 GSPS通道或2个5 GSPS通道，灵活适应不同应用场景。

直流耦合设计，输入带宽高达2.5 GHz，输入范围达0.5 Vpp，适应广泛信号类型。

可编程直流失调功能，轻松应对信号偏移问题。

配备8 GB板载内存，为数据处理提供充足空间。

开放式FPGA设计，需搭配DEVDAQ，支持自定义实时信号处理，实现个性化功能定制。

提供特定于应用的固件选项，满足不同行业的需求。

支持以7 GB/s的速度向GPU进行点对点流式传输，加速数据处理流程。

内置硬件触发器和GPIO接口，便于与外部设备联动和扩展功能。

采用PXIe外形尺寸，便于集成到各类测试与测量系统中。


ADQ36-PXIe主要用于高通道计数系统

•激光雷达

•波束位置监视器

•高能物理

•科学仪器


相关推荐：

Teledyne SP Devices 12位数字化仪

深圳市立维创展科技有限公司，优势渠道提供Teledyne SP Devices产品订货，欢迎咨询了解。
