Lattice莱迪思ispMACH 4000V/Z系列低功耗超快CPLD解决方案

发布时间：2024-02-20 12:04:41 浏览：1227

　　ispMACH 4000简介

　　Lattice的高性能ispMACH 4000系列提供了超快速CPLD解决方案。该系列是莱迪思两种最流行的架构的混合体:ispLSIR 2000和ispMACH 4A。ispMACH 4000架构保留了这两个系列的优点，专注于重大创新，在灵活的CPLD系列中结合了最高性能和低功耗。

　　ispMACH 4000结合了高速度和低功耗以及易于设计所需的灵活性。凭借其强大的全局路由池和输出路由池，该系列提供了出色的首次拟合，时间可预测性，路由，引脚保留和密度迁移。

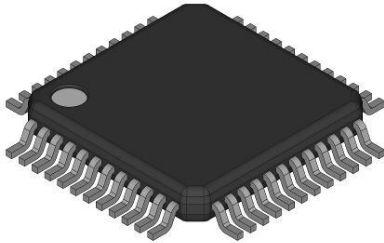

Lattice莱迪思ispMACH 4000V/Z系列

　　ispMACH 4000系列提供32到512个宏细胞的密度。在Thin Quad Flat Pack (TQFP)， Chip Scale BGA (csBGA)和Fine Pitch Thin BGA (ftBGA)封装中有多种密度- i /O组合，范围从44到256引脚/球。表1显示了宏单元、包和l/O选项，以及其他关键参数。

　　ispMACH 4000系列具有增强的系统集成能力。支持3.3 V (4000V)、2.5 V (4000B)、1.8 V (4000c/Z)电源电压和3.3 V、2.5 V、1.8 V接口电压。此外，当输入/输出组配置为3.3 V工作时，输入可以安全地驱动到5.5 V，使该系列可以耐受5 V电压。TheispMACH 4000还提供增强的l/O功能，如转换速率控制，PCl兼容性，总线保持器锁存器，上拉电阻，下拉电阻，开路漏极输出和热插接。ispMACH 4000系列产品采用3.3 V/2.5 V/1.8 V系统可编程，通过IEEE标准1532接口。lEEE标准1149.1边界扫描测试能力也允许在自动化测试设备上进行产品测试。1532接口信号TCK、TMS、TDI和TDO被引用到Vcc(逻辑核心)。

　　特征

　　1.8 V 内核，用于低动态功耗

　　5 V 容限 I/O，用于 LVCMOS 3.3、LVTTL 和 PCI 接口

　　JTAG在系统可编程(ISP™)

　　采用 TQFP、ftBGA、fpBGA 和 csBGA 封装

　　汽车温度范围支持 -40 至 +130 °C 结 (Tj)

ispMACH 4000V/Z 设备选型指南:

参数	4032	4064	4128	4256	4384	4512
密度宏单元	32	64	128	256	384	512
TPD （纳秒）	2.5	2.5	2.7	3.0	3.5	3.5
总拥有成本（ns）	2.2	2.2	2.7	2.7	2.7	2.7
TS （纳秒）	1.8	1.8	1.8	2.0	2.0	2.0
最大功率（MHz）	400	400	333	322	322	322
电源电压（V）	V=3.3
I/O 标准支持	LVTTL、LVCMOS3.3/2.5/1.8、PCI3.3
5 V 容限 I/O	是的	是的	是的	是的	是的	是的
典型待机电流（μA）	11.3	11.5	11.5	12	12.5	13
温度等级	C/I/E/A	C/I/E/A	C/I/E/A	C/I/E	C/I	C/I

莱迪思汽车（符合AEC-Q100标准）ispMACH 4000V/Z器件选型指南

参数	4032	4064	4128	4032	4064	4128
Vcc 电压（V）	3.3	3.3	3.3	1.8	1.8	1.8
密度宏单元	32	64	128	32	64	128
tPD （纳秒）	7.5	7.5	7.5	7.5	7.5	7.5
最大值（MHz）	168	168	168	168	168	168
最大用户 I/O + 专用输入	32 + 4	64 + 10	96 + 4	32 + 4	64 + 10	64 + 10
