MTI-milliren403系列TCXO温补晶振

发布时间：2024-02-15 11:41:49     浏览：2406

　　MTI-milliren403系列TCXO温补晶振特征:

　　符合 RoHS 标准、真正弦波、削波正弦波或 HCMOS/TTL 兼容方波输出

　　用于电气频率调节的电压控制选项

　　ASIC电路、无微调、回流焊的高可靠性

　　低相位噪声、免微调、回流焊

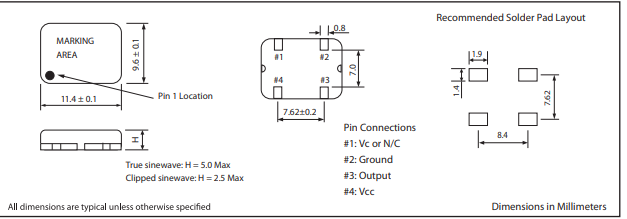

MTI-milliren403系列TCXO温补晶振

规范
参数可用范围
频率范围1.25 MHz 至 40 MHz


电源电压 （Vcc）5 V ± 5%;3.3 V ±5%;
输入电流最大 30 mA （HCMOS） ;最大 2.0 mA（正弦波）


频率稳定性与温度的关系±2.5 ppm（最大值）/-30°C 至 80°C
温度范围0°C至70°C;-40°C至85°C;0°C至50°C;-30°C至75°C


频率与电压最大 ±0.3 ppm / Vcc ± 5%
频率与负载±0.3 ppm 最大值 / 10 kOhms/ 10 pF ± 10%
老化±25°C 时每年最大值为 1.0 ppm


相位噪声-140 dBc/Hz （10 kHz）




电调谐

可控频率选项电压控制选项：最小 ±8 ppm
控制电压 （Vc）Vcc = 5 V 时为 2.5±2.0 V;1.65±1.5 V（Vcc = 3.3 V）
Vc在Fnom时的可设定性，25°C2.5±0.5 V DC 用于 5.0V 部分;1.65±0.4 VDC 用于 3.3V 部分


正弦波输出

输出负载10 kOhms 或 10 pF ±10%
输出波形正弦波
输出电平最小 0.8 Vp-p


HCMOS/TTL输出

输出负载CMOS 15 pF
逻辑“1”/逻辑“0”电平最小 0.9Vcc / 最大 0.1 Vcc
上升/下降时间 （Tr/Tf）10 ns（最大值）
占空比非三态 60/40%

相关推荐：

220系列恒温晶振OCXO

222系列恒温晶振OCXO

225系列恒温晶振OCXO

263系列恒温晶振OCXO

260系列石英晶振OCXO

更多MTI-milliren品牌产品信息可咨询立维创展。
