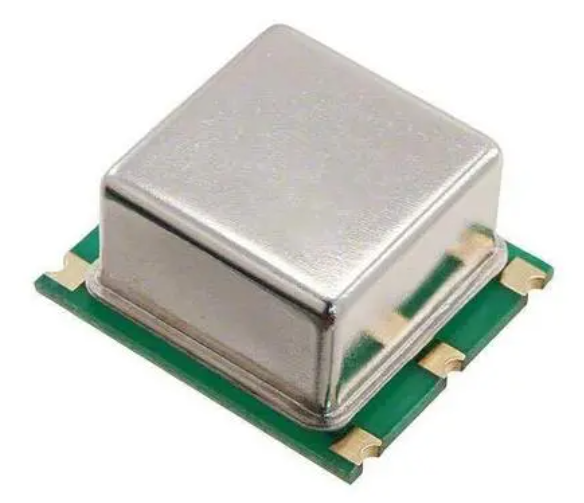

OCXO晶体振荡器成本的8个主要驱动因素
发布时间:2024-02-09 15:02:58 浏览:1101
在购买晶体振荡器之前,我们需要一个重要的事项就是成本。振荡器定价很大程度上取决于具体需求和应用,影响OCXO和其他晶体振荡器成本的主要因素主要有下面8个:
1、重力灵敏度
并非每个人都需要在其应用中使用重力补偿振荡器。但是,如果您的应用受到高水平的振动、重力或微振动的影响(或者如果您在军事或太空等行业工作),则很可能需要考虑重力补偿振荡器。
重力补偿振荡器(也称为重力灵敏度振荡器或高振动振荡器)可能会使其变得昂贵。每当振荡器内部的晶体暴露在振动或重力下时,它就会迅速而戏剧性地偏离振荡器所需的中心频率。许多技术工程都用于使振荡器能够抵抗重力和振动偏差,以保持所需的频率和相位噪声。这在关键的军事和国防应用中尤为重要。
重力补偿的技术性和精确性非常高,会迅速推高振荡器的成本。需要的重力补偿越多,成本就越高。有源和无源补偿是有效重力灵敏度振荡器中使用的两种主要方法。它还有助于使用高稳定性晶体。
2、相位噪声
有许多潜在的外部因素会导致晶体振荡器中产生不必要的相位噪声。这些包括振动、温度偏差、老化等。与重力补偿类似,许多精细的工程技术细节都用于保持振荡器无相位噪声。这自然会导致该过程变得更加昂贵。
振荡器需要的抗相位噪声能力越强,制造出能够长期保持清晰、稳定频率的振荡器就越困难,而且(通常)成本就越高。
3、工作温度
振荡器的工作温度范围越宽,设计和制造以保持精确的频率或相位噪声水平就越困难。因此,所需的工作温度范围越宽,成本通常就越高(假设所有其他规格保持不变)。虽然温度范围对成本的影响可能不如重力补偿或相位噪声要求大,但它仍然是潜在增加成本的重要来源。
4、稳定性 (FvT)
晶体振荡器稳定性(频率与温度或FvT)与重力补偿非常相似,因为从振荡器设计的角度来看,在很长一段时间内保持高稳定性在技术上可能非常具有挑战性。
温度偏差等外部因素会导致振荡器频率和相位噪声漂移。晶体切割和振荡器单元本身涉及许多技术细节,以帮助随着时间的推移保持精确的频率和/或相位噪声水平。这推高了成本——可能非常快。所需的稳定性越高,成本就越高(假设其他一切都保持不变)。
5、艾伦偏差 (ADEV)
简单来说,艾伦偏差可以转化为短期稳定性。ADEV会像长期振荡器稳定性(FvT)一样增加成本,但维护起来的难度要小得多(从制造的角度来看)。因此,更高的 ADEV 要求不会像 FvT 那样快速增加成本。
6、输入电压
虽然输入电压通常不会在振荡器的成本中起重要作用,但仍应注意。随着振荡器输入电压要求的降低,性能就越难达到。这可能会推高成本。基本上,电压越低(在试图实现最佳性能时),成本可能就越高。
7、频率
如果其他条件保持不变,振荡器的中心频率要求可以显著调整,而不会增加太多额外成本。例外情况包括非常奇怪的/自定义频率(在许多应用中不常用)或非常高的频率。产量将影响晶体。
8、包装尺寸
振荡器封装尺寸对成本的影响最小,但它的差异足以在此提及。封装尺寸越小,就越难适应所有必需的振荡器电路和电子器件。如果在其他领域(重力补偿、相位噪声、温度范围等)有很多繁重的要求,则尤其如此。通常,封装越小,成本越高。
以上是晶体振荡器成本的主要驱动因素,不同应用场景对于这些因素的重视程度也可能有所不同。立维创展提供多品牌(Connor-Winfield, Bliley Technologies, MTI-milliren, Q-TECH, Statek, Wi2Wi等)晶体振荡器,具体型号及产品信息可咨询客服。
