Broadcom PEX89000系列PCIe Gen 5.0 (32 GT/s)交换机
发布时间:2024-01-23 10:52:59 浏览:2164
Broadcom®PEX9700/8700/88000系列交换机以PCIe Gen 3.0和Gen
4.0速度运行,广泛用于ML/AI和存储应用。Broadcom现在推出PEX89000系列PCIe Gen 5.0 (32
GT/s)交换机,使客户能够构建从简单的机箱内PCIe连接到高性能、低延迟、可扩展、经济高效的PCIe结构的系统,用于支持ML/AI和服务器/存储应用的可组合超大规模计算系统。
PEX89000交换机每个端口(x16)提供最高1024gb /s (128gb /s)的原始带宽。最大的PEX89000交换机拥有144条PCIe Gen 5.0通道,可使用户通过该设备获得高达9,216 Tb/s (1,152 GB/s)的原始带宽。
PEX89000交换机系列使设计人员能够:
•以PCIe 5.0速率(32gt /s)创建基本交换机拓扑进行连接
主机/ cpu到服务器和存储系统的I/ o和外设。
•创建具有成本效益的高可用性超大规模系统
机架内主机与终端之间使用PCIe通信。
•简化连接,同时提供最高的PCIe交换
可用于数据中心服务器、存储和网络的性能。
•在数据密集的环境中,降低延迟、系统复杂性和功耗。
•利用行业领先的功能,最苛刻的超融合,AI/ML/DL应用程序。
关键特性:
•提供144、104、88、72、48、32和24车道配置
•片上最好的同类Broadcom 32-GT/s SerDes
•每个端口速度(Gen1/2/3/4/5)独立于其他端口
•选择链接宽度:x1, x2, x4, x8,或x16
•芯片上的PCIe分析仪与GUI支持
•嵌入式ARM CPU管理
ExpressFabric™PCIe交换架构
•在多个主机之间共享I/ o
•任何端口都可以是主机端口或下行(设备)端口
•适用于标准PCIe端点,主机和软件
•支持MSI-X
•支持灵活的fabric拓扑结构
•8个非透明桥接(NTB)端口
•嵌入式MPT端点
•具有PCIe休眠/省电模式的低功耗服务器
•硬件安全启动和认证
应用:
基于PCIe ExpressFabric®技术的产品可以为具有处理器、存储元件、加速器和通信设备灵活组合的异构系统提供出色的解决方案。

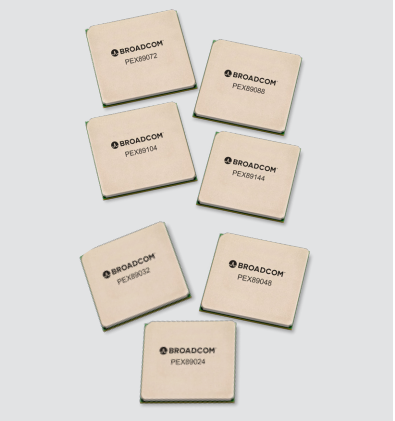

选型:
PEX89000 Series featuring PCle Gen 5.0 ExpressFabric Technology | ||||||||||||||
Part Number | Description | Lanes | Ports | Latency (ns) | Serial HPC | NT Ports | ssC Clks | Shared Vo | DPC/Read Tracking | Embedded CPU | SRIS, SRNS, ks | MSI-X | Power Typ.(W) | Pkg.(mm) |
SS26-0B00-00 | PEX89144 Switch | 144 | 72 | 115 | √ | 8 | √ | √ | √ | Dual Core ARM Al5 | √ | √ | 49 | 47.5x47.5 |
SS24-0B00-00 | PEX89104 Switch | 104 | 52 | 115 | √ | 8 | √ | √ | √ | Dual Core ARM Al5 | √ | √ | 38 | 42.5x42.5 |
SS23-0B00-00 | PEX89088 Switch | 88 | 44 | 115 | √ | 8 | √ | √ | √ | Dual Core ARM Al5 | √ | √ | 33 | 42.5x42.5 |
SS22-0B00-00 | PEX89072 Switch | 72 | 36 | 115 | √ | 8 | √ | √ | √ | Dual Core ARM AIS | √ | √ | 29 | 37.5x37.5 |
SS29-0A00-00 | PEX89048 Switch | 48 | 48 | 115 | √ | 4 | √ | √ | √ | Dual Core ARM A15 | √ | √ | 23.7 | 29x29 |
SS28-0A00-00 | PEX89032 Switch | 32 | 32 | 115 | √ | 4 | √ | √ | Dual Core ARM Al5 | √ | √ | 172 | 29x29 | |
SS27-0A00-00 | PEX89024 Switch | 24 | 24 | 115 | √ | 4 | √ | √ | √ | Dual Core ARM Al5 | √ | √ | 14 | 29x29 |
