Murata村田小型低噪声DC-DC转换器MonoBK(TM)

发布时间:2023-11-24 11:21:28     浏览:687

1、DC-DC转换器简介

DC-DC转换器是一种将直流(DC)转换(Convert)为直流(DC)的装置。配套的线路板上搭载的IC等,固有的工作电压范围各不相同,电压精度要求也各异。若用电压不稳定的电源供电,会发生失灵等问题。因此,需要DC-DC转换器转换为必要的电压,或者使电压保持稳定。

2、DC-DC转换器的类型

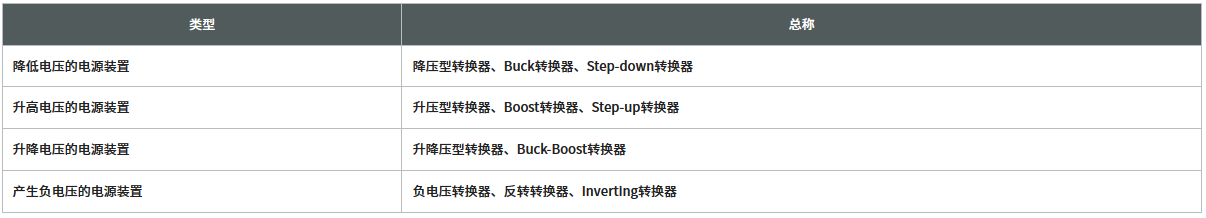

DC-DC转换器一般有4种:降低电压的电源装置、升高电压的电源装置、升降电压的电源装置和产生负电压的电源装置。如图所示:

DC-DC转换器的类型

3、一般的电源配置

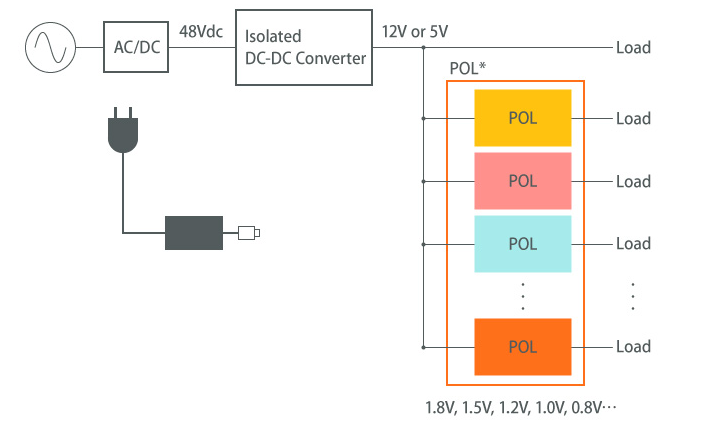

一般的电源配置

4、POL简介

POL的意思是紧挨着微处理器、DSP、FPGA、ASIC之类LSI(Large-Scale Integration:大规模集成)配置的DC-DC转换器。

POL的趋势:

近年来,以5G和IoT为代表的大趋势,使得基站和服务器等装置,日益需要高速大容量处理。

因此,由于处理的细微化,LSI的芯片性能日益提高。

随着处理的细微化,要求给LSI供电的电源电路降低电压并增大电流。降低电压后,可以防止LSI失灵,因此需要提高电压精度并在负载变化时能够高速响应。此外,增大电流后,LDO变成开关电源,即使过去可以设计得既小型又简易,现在也很难设计了。

并且,因为LDO变成开关电源,还产生噪声问题。由于此类原因,要求POL“电压精度高、过载响应快、放射噪声低及小型”。(→为什么选择POL非隔离电源模块?

5、选择Murata村田的DC-DC转换器MonoBK™的理由

(1)有助于节省电源占用空间

整体解决方案尺寸小

属于支持狭窄空间和背面安装的薄型产品

(2)设计简单

可以不要或减少滤波器

支持高温动作

6、MonoBK™的主要特点

(1)小型

小型

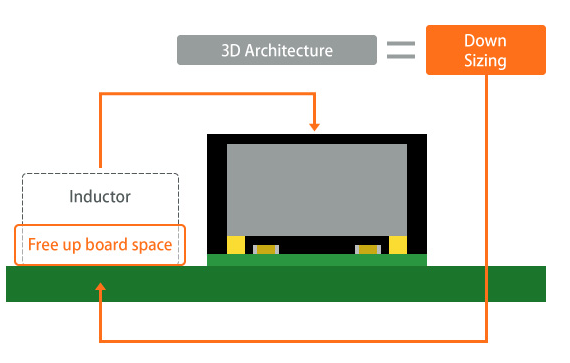

(2)通过3D结构设计和成型技术来缩小产品尺寸

(3)高速响应

高速响应

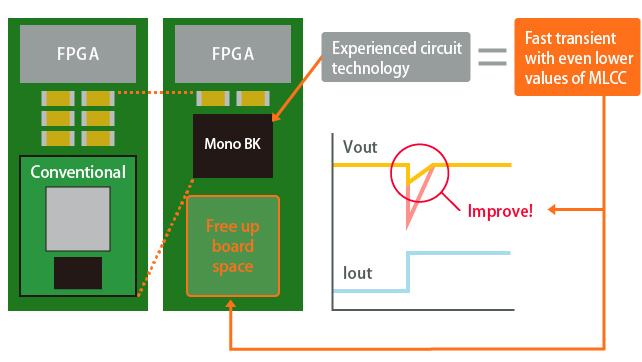

(4)通过电路技术减少外置元件,缩小解决方案尺寸

(5)低噪声

低噪声

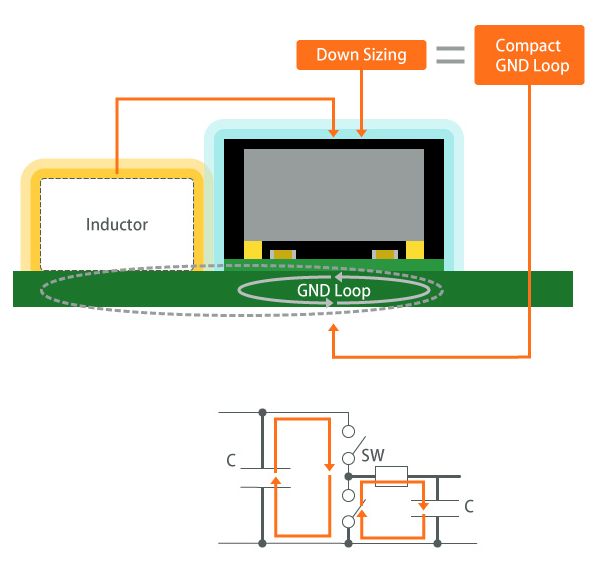

(6)通过3D结构设计和模拟技术降低噪声

7、应用

(1)为FPGA和CPU供电

(2)数据通信/电信系统

(3)分布式总线架构

(4)可编程逻辑

(5)混合电压系统

(6)信号/图像处理

(7)安防

(8)通信
