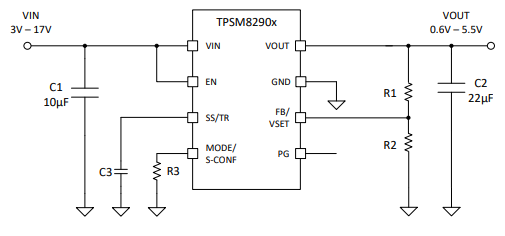

TI德州仪器TPSM82901是款高效化、精巧、灵活性且简单易用的同步降压DC/DC转换器MicroSiP封装模块。2.5MHz或1.0MHz可选择的开关频率兼容使用中小型器件，并提供高效瞬态响应。TPSM82901使用DCS-Control拓扑兼容±1%的高VOUT精密度。3V至17V的宽输入电压范围支持多种标称输入，例如12V电源轨、单节或多节锂离子电池、5V或3.3V电源轨。

TPSM82901能够在轻负载时自动化进入省电模式（如果选择自动化PFM/PWM）以确保高效化。此外，想要在极小的负载下提供高效化，TPSM82901具备4µA的低典型静态电流。AEE（如果启动）能够在VIN、VOUT和负载电流范围以内提供高效化。TPSM82901包含一个MODE/Smart-CONF输入，用作设置内部/外部分压器、开关频率、输出电压充放电和自动节电模式或强制性PWM操作。

TPSM82901使用中小型11管脚MicroSiP封装，宽度为3.0mm×2.8mm×1.6mm，具有集成1μH电感器。

特征

•在宽pwm占空比和负载范围以内能够实现高效率

–IQ：4µA（典型值）

–62mΩ高侧和22mΩ低侧RDS(ON)

•3mm×2.8mm×1.6mmMicroSiP™封装

•高至1A的持续输出电流

•整体工作温度（-40°C至125°C）内的反馈电压精度达±0.9%

•可设置的输出电压选择：

–VFB外部分压器：0.6V至5.5V

–VSET内部分压器：16个电压选择（0.4V至5.5V）

•带100%模式的DCS-Control拓扑

•通过MODE/S-CONF管脚实现操作灵活性

–2.5MHz或1.0MHz开关频率

–具备动态模式调整选项的强制性PWM或自动(PFM)省电模式

–自动化效率增强(AEE)

–输出放电开/关

•高度灵活性且容易应用

–针对单层布线的管脚排列进行优化

–高精密使能输入

–电源正常情况输出

–可调式软启动和跟踪

•不需要外部自举电容器

•应用TPSM82901并通过WEBENCH®Power Designer创建产品定制方案

应用

•大数据中心和企业级计算

•有线网络

•无线基础设施建设

•智能化工厂和控制

•测试和测量
