TPSM82902降压模块（集成电感器）TI 德州仪器

发布时间：2023-09-20 16:47:52 浏览：1430

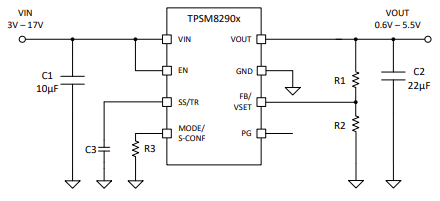

TI德州仪器TPSM82902是款高效率、精巧、灵活性且易用同步降压DC/DC转换器MicroSiP封装模块。2.5MHz或1.0MHz可选择的开关频率兼容运用中小型器件，并提供迅速瞬态响应。TPSM82902使用DCS-Control拓扑兼容±1%高VOUT精密度。3V至17V的宽输入电压范围支持多种标准输入，例如12V电源轨、单节或多节锂电池、5V或3.3V电源轨。

TPSM82902能够在轻负载时自动化进入省电模式（如果选择自动化PFM/PWM）以维持高效率。此外，能够在极小的负载下具备高效率，TPSM82902具备4µA的低典型静态电流。AEE（如果启动）能够在VIN、VOUT和负载电流范围之内具备高效率。TPSM82902包含一个MODE/Smart-CONF输入，用作设定内部/外部整流电路、开关频率、输出电压释放电能和自动节电模式或强制性PWM使用。

TPSM82902选用中小型11管脚MicroSiP封装，宽度为3.0mm×2.8mm×1.6mm，具有集成化1μH电感器。

特征

•在宽pwm占空比和负载范围之内能够实现高效率

–IQ：4µA（标称值）

–62mΩ高侧和22mΩ低侧RDS(ON)

•3mm×2.8mm×1.6mmMicroSiP™封装

•高至2A的连续输出电流

•整体环境温度（-40°C至125°C）内的反馈电压精度达±0.9%

•可编程的输出电压选择：

–VFB外部分压器：0.6V至5.5V

–VSET内部分压器：16个电压选择（0.4V至5.5V）

•带100%方式的DCS-Control拓扑

•根据MODE/S-CONF管脚实现操作灵活性

–2.5MHz或1.0MHz开关频率

–具备动态模式调整选项的强制性PWM或自动(PFM)低电量模式

–自动化效率加强(AEE)

–输出放电开/关

•高宽比灵活性且容易应用领域

–对于单层布线的管脚排列进行优化

–高精密赋能输入

–电源稳定状态输出

–可调式软启动和跟踪

•不需要外部自举电容器

•应用领域TPSM82902并通过WEBENCH®Power Designer创建产品定制方案

应用领域

•数据平台和企业级计算

•有线网络

•无线网络基础设施建设

•智能化工厂与控制

•测试和测量
